包裝用炭黑防靜電涂料制備工藝研究

黃鵬波,張懷智,曹宏安,谷智國

(武漢軍械士官學校,武漢430075)

摘要:針對現階段我軍小型彈藥包裝上的防靜電問題,利用低成本的納米炭黑、石墨為導電性 填料,醇酸樹脂為基體,制備了復合型導電涂料,研究確定了炭黑、石墨的比例和在涂料體系中的含 量。涂料導電性能優于國軍標所規定的標準,應用該涂料能夠顯著改善無靜電防護能力或防護能力 差的彈藥包裝。

關鍵詞:彈藥包裝;防靜電涂料;炭黑;石墨

中圖分類號: TB484. 3　文獻標識碼: A　文章編號: 1001-3563(2007)11-060-02

彈藥包裝是盛裝和保護彈藥的容器,隨著新材料、新工藝 在彈藥包裝的不斷運用,塑料、塑木、玻璃鋼等非靜電導體材料 的大量使用[1],使得靜電危害較為突出,特別是在小型火箭彈 的包裝上,由于主要采用木箱和"鐵籠"包裝,在彈藥技術勤務 過程中,彈體與包裝筒就會帶有上千伏的靜電電位。當靜電放 電時,就是會瞬時產生較高的電壓,甚至?xí)鸹ǚ烹?/span>,對于彈藥 來說,可能造成電火工品意外發火,甚至直接造成炸藥起 爆[2]。經測試,在進行某火箭彈及高射炮彈技術檢查時(溫度 為10. 5℃,相對濕度為8% ),彈藥包裝可帶上數kV的靜電電 位,靜電能量可達數個mJ[3]。

目前,防靜電材料可分為外涂型和內加型兩類[4],內加型 主要是在生產過程中直接將導電填料添加到高分子材料中制 成復合型導電高分子材料,但該方法工藝復雜、成本高,對于外 涂型主要是將導電填料與相應的樹脂混合制成涂料,直接涂敷 于包裝材料內外表面,它們見效快,適用廣,但由于目前的填料 大多采用金、銀、銅、鎳等金屬粉末價格較高[5],因此,研制新 型的低成本導電涂料具有廣闊的前景。

本文針對現階段我軍包裝上的防靜電問題,利用低成本的 納米炭黑、石墨為導電性填料,醇酸樹脂為基體,制備了復合型 導電涂料,體系的表面電阻率達到了439Ω·cm-2,使用方便, 能夠顯著改善彈藥包裝的靜電防護能力。

1　實　驗

1. 1　設備及材料

1)設備: LJQ-4型高速攪拌機,天津市偉達試驗機廠; QZM-1型錐形磨,天津市材料試驗機廠; BY-1943型數字多用 表,上海恒平科學儀器有限公司。

2)材料:YML-100納米炭黑,江西九江亞米特石化有限公 司;醇酸清漆,武漢雙虎涂料股份有限公司;醇酸專用稀釋劑, 武漢雙虎涂料股份有限公司;鈦酸酯偶聯劑NTC-401、JSC,南 京曙光化工廠;硅烷偶聯劑KH-550、KH-570,蓋州市化學工業 有限公司。

1. 2　試樣制備及測試

采用100mm×100mm的玻璃鋼板作為底材,將玻璃鋼板 用清水、丙酮洗凈,烘干,置于干燥器中待用。選取一定質量的 醇酸樹脂,分別向其中加入炭黑、石墨填料,再加入適量的醇酸 專用稀釋劑,經充分研磨后,涂刷在待用的玻璃板上,室溫干燥成膜。在制備過程中主要采用鈦酸酯偶聯劑NTC-401、JSC和 硅烷偶聯劑KH-550、KH-570進行粉體表面改性。

按照國軍標規定采用數字多用表測定并計算試樣的表面 電阻率,通過掃描電鏡觀察了涂層的表面形貌。

2　結果與討論

2. 1　填料對涂層成膜狀態的影響

制備炭黑和石墨涂料發現,炭黑由于比表面大,在涂料體 系中分散性不好而使得漆膜的成膜性較差;而對于石墨制備的 涂料,雖然成膜性很好,但由于石墨的顆粒較大,在涂料體系中 不能形成良好的導電通路,而導電性較差,因此,將炭黑、石墨 的混合粉末做為涂料體系的填料進行研究。結果表明,當炭黑 ∶石墨≤1∶5. 5(質量比,后同)時,涂料均可很好的成膜,在炭 黑∶石墨>1∶5. 5時不能生成完整的膜層,有龜裂現象。典 型的涂料表面見圖1。

2. 2　填料對導電性的影響

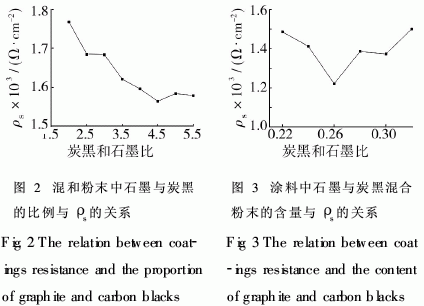

在對以上炭黑、石墨的混合粉末制得的涂料干燥后進行表 面電阻率的測試,在炭黑∶石墨=1∶4. 5時,涂料的平均表面 電阻率最低,為1564Ω·cm-2;在炭黑∶石墨≤1∶4. 5時,表 面電阻率呈增加趨勢,見圖2。在對以上炭黑、石墨的混合粉末制得的涂料干燥后進行表面電阻率(ρs)的測試,在混合粉體 的含量為26%時,涂料的平均表面電阻率最低,為1221Ω· cm-2,見圖3。

由此可見,炭黑、石墨的混合粉末最佳質量比例為1∶4. 5,在涂料體系中所占的比例為26%時,涂料的導電性 能最好。

2. 3　偶聯劑的影響

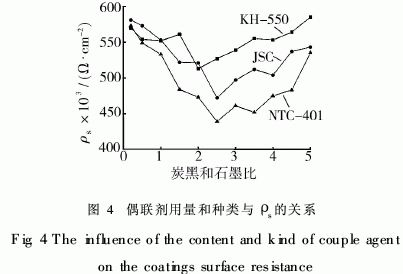

偶聯劑含有反應性基團,它的一端能與無機材料表面 的羥基或金屬表面的氧化物生成共價鍵或形成氫鍵,另一 端與有機材料形成氫鍵或生成共價鍵;從而將無機材料和 有機材料的界面有機地連接起來,提高復合材料的各項性 能[6],在炭黑里加入不同偶聯劑及不同偶聯劑量所制得涂 料的導電性見圖4。

KH-570處理的炭黑所制備的涂料有龜裂。由圖4可以看 出,KH-550處理的炭黑隨著KH-550用量的增加其導電性能變 化幅度較小,這主要是由于在涂料的制備過程中沒有水分的引 入,只有微量的烷氧基在涂料的制備過程中,通過大氣中的水 分水解生成硅羥基。

鈦酸酯偶聯劑的在對炭黑的處理過程中主要是一種化學 吸附現象[7],是通過分子中親水基團定向吸附在炭黑表面形 成單分子層,從而提高炭黑在基料中的分散性和潤濕性[8]。 經JSC處理后的涂料涂層成膜狀態最好,經NTC-401處理后所 制備的涂料,涂層的成膜狀態較好、電阻率也較低,見圖4所 示。鈦酸酯類偶聯劑NTC-401可以很好的改善涂料體系的導 電性,所用導電性填料炭黑∶石墨=1∶4. 5,在涂料體系中的 含量為26% (質量分?jǐn)?shù),后同)所制備的涂料進行了掃描電鏡 的觀察(見圖5),發現經NTC-401處理后的涂料體系中炭黑、 石墨在醇酸樹脂基料中的分散性顯著改善。

3　結　語

制備了一種炭黑/醇酸復合導電涂料,結果表明,炭黑∶石 墨混合填料的比例為1∶4. 5,其在涂料體系中的含量為26%, 并應用質量分?jǐn)?shù)為2. 5%偶聯劑NTC-401處理炭黑后,所得的 體系具有較好成膜性;同時體系的表面電阻率為439Ω· cm-2,遠小于國軍標所規定的要求,該復合涂料使用方便,在 改善彈藥包裝的靜電防護能力方面有重要的應用價值。

參考文獻:

[1]　高欣寶,付孝忠,等.我軍彈藥包裝現狀與發展設想[J].中國包 裝, 2000, 20(2): 34-37.

[2]　劉尚合,等.靜電理論 與防護[M].北京:兵器工業出版社, 1999.

[3]　姚愷,吳雪艷,等.新型涂料在彈藥儲運環境防護中的運用研究 [J].裝備環境工程, 2006, 3(5): 53-57.

[4]　馬輝,高緒勇,等.野戰彈藥防靜電包裝設計[ J].包裝工程, 2005, 26(5): 145-146.

[5]　陳國華,翁文桂.高分子材料抗靜電技術[J].塑料, 2000, (4): 31 -34.

[6]　林碩,吳年強,等.偶聯劑對銅系復合涂料導電穩定性的影響 [J].復合材料學報, 1999, 10(4): 41-49.

[7]　毛健,陳家釗,等.偶聯劑和固化工藝對電磁屏蔽用鎳涂料導電 性能的影響[J].功能材料, 1997, 28(2): 137-139.

[8]　CHOIHyung-do,CHO Kwang-yun,HAN Seung, et a.l Electromagnet- icandElectromagneticWaveAbsorbingPropertiesof theEpoxy-car- bon BlackComposite[ J]. Polymer Society ofKorea, 1997, 21(1): 119-124.
