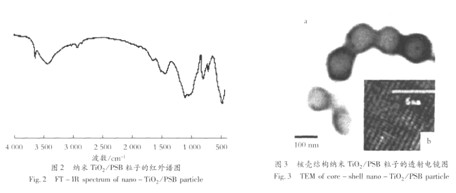

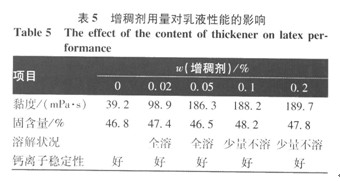

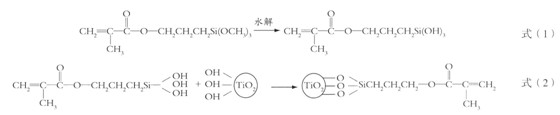

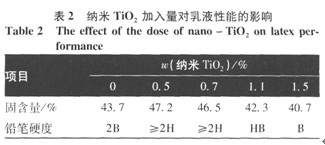

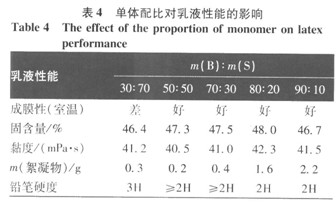

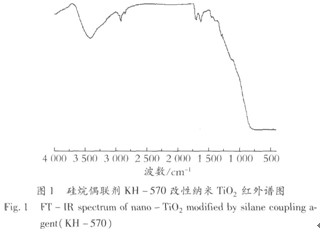

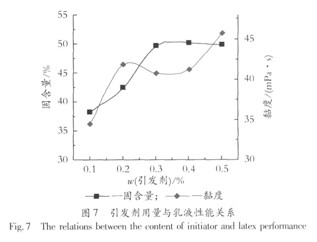

摘要:為了提高丁苯乳液涂膜力學(xué)性能,用硅烷偶聯(lián)劑(KH—570)改性納米TiO2,采用半連續(xù)種子乳液聚合法,制備TiO2/聚丁苯(PSB)復(fù)合乳液。采用FT—IR、TEM表征TiO2/PSB復(fù)合乳液膠粒子結(jié)構(gòu),結(jié)果表明合成了以TiO2為核的核殼結(jié)構(gòu)納米TiO2/PSB乳膠粒子。探討了納米TiO2、乳化劑、電解質(zhì)、引發(fā)劑及增稠劑用量、聚合時間與溫度、單體配比等對TiO2/PSB復(fù)合乳液性能的影響。確立了適宜的聚合工藝條件:納米TiO2、乳化劑用量分別為總質(zhì)量的0.5%和3.5%。電解質(zhì)和引發(fā)劑用量為單體質(zhì)量的0.4%。聚合溫度好時間分別為64℃和3.5h,可制備出高固高黏且性能優(yōu)良的復(fù)合乳液。經(jīng)納米TiO2改性的PSB復(fù)合乳液涂膜性能較未改性的,在黏度、硬度、耐沖擊性、耐洗刷性、附著力及耐水性等方面均有明顯改善。 關(guān)鍵詞:納米TiO2,丁苯乳液,種子乳液聚合,核殼結(jié)構(gòu),力學(xué)性能 丁苯橡膠(SBR)是世界上消費量最大的通用合成橡膠品種。而乳聚丁苯橡膠產(chǎn)量和消耗量在SBR中均占首位,因其不僅有著可比擬天然橡膠的物理、加工及制品使用性能,而且有比天然橡膠更好的耐磨、耐熱及耐老化性,還可以和天然橡膠及多種通用合成橡膠復(fù)合使用[1-2]。由于通常乳膠粒徑在0.07~0.15 目前使用新型助劑納米Ti02,利用其納米級粒徑特有的表面效應(yīng)和量子效應(yīng),能很有效地提高聚合物的一些性能[5-6]。本研究利用硅烷偶聯(lián)劑KH - 570改性納米Ti0:,再以此為“核”,采用半連續(xù)種子乳液聚合方法,合成新型納米Ti02/PSB“核一殼”結(jié)構(gòu)復(fù)合乳液,以期改善丁苯乳液性能,為其應(yīng)用提供理論依據(jù)。 1實驗部分 1.1原料與儀器 苯乙烯(St)、丁二烯(Bd)、正十二烷基硫醇(NDM)、羧甲基纖維素鈉(CMC)、硅烷偶聯(lián)劑(KH-570):均為化學(xué)純;SDS、OP-10、過硫酸鉀(KPS)、磷酸鉀:均為分析純;以上均購自國藥集團化學(xué)試劑有限公司;納米Ti02 (20nm):工業(yè)級,杭州萬景新材料股份有限公司。 NDJ -9S型數(shù)顯黏度計:上海精密科學(xué)儀器有限公司;QHQ型鉛筆劃痕硬度計、QCJ - 120型漆膜沖擊器、QHQ -A型涂膜鉛筆劃痕硬度儀、QFD型電動漆膜附著力測定儀、QFS耐洗刷性測定儀:均為天津永利達材料試驗有限公司;TEM -1200EXⅡ型透射電鏡:日本電子株式會社;FT-IR-650傅里葉紅外光譜儀:珀金埃爾默儀器有限公司。 1.2 核殼結(jié)構(gòu)納米TiOz/PSB復(fù)合乳液的制備 取10.00g干燥的納米Ti02裝入盛有300 mL二甲苯的燒瓶中,超聲分散0.5 h,通N2保護,加入3.00g KH-570,在二甲苯回流溫度下回流4h,降溫減壓蒸餾后過濾,再將樣品于索氏提取器中抽提48 h,在 先將計量的丁二烯和苯乙烯在室溫下攪拌乳化0.5 h。再將計量納米Ti02超聲分散在質(zhì)量分?jǐn)?shù)約20%的預(yù)乳化液中,并轉(zhuǎn)移至帶有回流冷凝管、攪拌器的三口燒瓶中,加入引發(fā)劑總質(zhì)量的20%,快速攪拌并升溫至 將上述制備的核乳液保溫在 1.3性能測定 將稀釋的乳液染色后浸涂在銅網(wǎng)上,室溫干燥后用場發(fā)射透射電子顯微鏡觀測其形貌;用FT-IR-650傅里葉紅外光譜儀測定其紅外光譜;取10mL乳液用質(zhì)量分?jǐn)?shù)為5%的CaClz滴定,觀察是否出現(xiàn)絮凝、破乳現(xiàn)象,以考察其穩(wěn)定性; 用100目不銹鋼網(wǎng)過濾絮凝物,烘干稱質(zhì)量;乳液固含量、黏度分別按GB/T 2793-1995、GB/T 2794-1995進行測定;漆膜耐沖擊性、鉛筆硬度、耐水性、耐洗刷性及附著力分別按GB/T 1732-1993、GB/T 6739-1996、GB/T 9274-1988、CB/T9266-1988、GB 1720-1979進行測定。 2結(jié)果與討論 2.1 核殼結(jié)構(gòu)納米Ti02/PSB粒子結(jié)構(gòu)分析 圖1為納米Ti02經(jīng)KH -570改性后的紅外譜圖。 Ti-0鍵的主要特征波帶是500~780cm-1,3428 cm-1強吸收峰歸屬于-OH基的振動,1060 cm-1處的吸收反映了Si-O-Si結(jié)構(gòu)的存在,2900 cm-1、l 455 cm-1、1400 cm-1附近的吸收峰歸屬于CH3一、一(CH2)n一的存在;1290 cm-1附近的吸收峰歸屬于C-O基,1635 cm-1處吸收峰反映C-C雙鍵存在,而1719 cm-1處吸收峰表示酯基存在的,從圖譜可知偶聯(lián)劑KH -570已成功接枝到納米Ti02粒子上。 圖2、圖3為按表1配方,控制聚合溫度、時間分別為64℃、3.5 h,納米Ti02為總質(zhì)量的0.5%,引發(fā)劑為單體質(zhì)量的0.4%,m(B):m(S) =70:30,乳化劑為總質(zhì)量3.5%時,采用半連續(xù)種子乳液聚合法制備的納米Ti02/聚丁苯(PSB)復(fù)合乳液乳膠粒子的紅外譜圖(圖2)和透射電鏡圖(圖3)。 圖2中2865~3000cm-1為脂肪族C-H鍵伸縮振動,1723cm-1為酯鍵的C=0鍵伸縮振動,l 602 cm-1為苯基C-C鍵的伸縮振動,l 535 cm-1為苯環(huán)的伸縮振動,1380 cm-1為CH2中C-H鍵平行振動,1280 cm-1為苯環(huán)C-H鍵面內(nèi)彎曲振動,1635 cm-1處附近吸收峰為C-C雙鍵振動。其中500~780 cm-1處為Ti-0鍵的吸收帶。由圖3a可見,粒子呈平均粒徑約150 nm的核殼結(jié)構(gòu),而圖3b粒子中心存在明顯晶格條紋,由此可見實驗合成了以納米Ti02為核,PSB為殼的核殼結(jié)構(gòu)納米粒子。 2.2 納米Ti02用量對乳液性能的影響 按表1配方,控制聚合時間、溫度分別為4h、 由表2可見,隨納米Ti02用量增加乳液固含量先增加后緩慢下降??赡芤驗榧{米Ti02表面過多電荷與體系中自由基反應(yīng),減少了活性自由基,使單體轉(zhuǎn)化率降低,而引起乳液固含量下降。71。膠乳硬度在加入納米Ti02后從2B提高到2H以上,但用量超過總質(zhì)量0.7%時硬度降低。主要是因為,納米Ti02可以有效地提高膠乳涂膜的力學(xué)性能,而過多的納米Ti02難以全部被聚丁苯包裹,致使部分顆粒團聚,降低涂膜的致密性,從而使硬度降低。因此,納米Ti02質(zhì)量占總質(zhì)量的0.5%~0.7%為宜。本實驗選用0.5%作后續(xù)實驗基準(zhǔn)。 2.3聚合時間對乳液性能的影響 按表l配方,控制聚合溫度在 由圖4可見,隨著聚合時間延長,黏度變化很小,由乳液聚合機理知,雖然聚合時間延長使膠乳粒徑增大,但單位體積內(nèi)膠束數(shù)減少,因此黏度變化不大。隨著聚合時間延長,聚合反應(yīng)程度增大,所以固含量會逐步上升,而凝膠含量有所增加;在聚合過程中,當(dāng)聚合2h后固含量為12.3%,聚合3h后固含量達到了50.8%,而后變化不大,聚合反應(yīng)速率前快后慢。主要因為起初單體在體系中分散性較好,濃度較高提高了乳液聚合速率[8]。聚合時間在3h左右,固含量出現(xiàn)拐點,而延長時間增加了絮凝物含量,鑒于上述分析,聚合時間選為3.5 h。 2.4反應(yīng)溫度對乳液性能的影響 按表1配方,控制聚合時間為3.5 h,納米Ti02用量為總質(zhì)量的0.5%,考察聚合溫度對乳液性能的影響,結(jié)果見圖5。 由圖5可見,在相同聚合時間內(nèi),聚合溫度升高膠乳黏度明顯增大,固含量先隨溫度升高而增大,后隨凝膠量增加而有所下降。提高聚合溫度雖然可以加快反應(yīng)速率,但隨溫度升高,反應(yīng)會變得越來越劇烈,將不利于控制,如反應(yīng)溫度在 2.5乳化劑用量對乳液聚合的影響 采用m(SDS):m(OP-10) =1:1復(fù)配,按表1配方,控制聚合溫度、時間分別為 由表3可見,隨著乳化劑用量增加,體系固含量明顯提高,絮凝物含量降低,鈣離子穩(wěn)定性明顯提高,黏度有所提高。這是因為適量乳化劑可以使乳液保持較高穩(wěn)定性;但用量過少時,乳化劑僅能覆蓋部分乳膠粒,增大了乳膠粒間碰撞幾率,從而引起團聚,易破乳等;而用量過多會形成大量乳膠束,加快反應(yīng)速率,提高轉(zhuǎn)化率,但會使乳膠粒徑變小,不利于高固含量乳液形成[10]。鑒于上述分析,本實驗選取乳化劑用量為總?cè)橐嘿|(zhì)量的3.5%。 2.6電解質(zhì)用量對乳液性能的影響 按表1配方,控制聚合溫度、時間分別為 由圖6可見,改變K3P04用量,可以有效調(diào)節(jié)乳液聚合速率和黏度,當(dāng)用量在總質(zhì)量0.3%~0.6%時,轉(zhuǎn)化率波動較小,而超過0.6%時轉(zhuǎn)化率明顯降低。隨K3P04量增加體系黏度逐漸降低,穩(wěn)定性也降低。主要是因為適量K3P04可以降低臨界膠柬濃度,增加乳膠粒數(shù),加速聚合反應(yīng)速率,但過多K3P04會使體系中反離子增多,而破壞乳膠粒表面電層,使乳膠粒穩(wěn)定性變差,隨即引起凝膠和破乳[11]。鑒于此,K3P04用量選取0.2%~0.4%為宜,本實驗選取K3P04用量為總質(zhì)量的0.4%。 2.7 引發(fā)劑用量對乳液性能的影響 按表l配方,控制聚合溫度、時間分別為 由圖7可見,在相同反應(yīng)條件下,隨著引發(fā)劑用量增加,乳液固含量和黏度明顯提高,表明反應(yīng)速率隨引發(fā)劑用量增加而加。陜,在0.3%~0.4%時,波動較小。由于引發(fā)劑用量過少時,形成的自由基過少,無法有效地引發(fā)單體聚合,使反應(yīng)緩慢;而用量過多則會形成過多的自由基,使反應(yīng)過于劇烈不利于控制[12]。鑒于上述分析,選取引發(fā)劑用量為單體質(zhì)量的0.4%。 2.8 單體配比對乳液性能的影響 按表1配方,控制聚合溫度、時間分別為 由表4可見,隨丁二烯用量增加,體系固含量和黏度波動較?。皇覝叵履z乳成膜性好;絮凝物含量逐漸增多,最后出現(xiàn)少量凝膠;硬度逐漸降低。主要是因為隨著丁二烯含量增多,體系中軟鏈段含量增多,所以硬度會隨丁二烯含量增加而下降;而隨著軟鏈段增加聚合物鏈易彎曲纏繞,增大交聯(lián)度;雙鍵增多也會使聚合物中雙鍵被打開幾率增大,發(fā)生支化反應(yīng),至絮凝物含量增多。故可依據(jù)需要來調(diào)節(jié)單體配比。鑒于上述分析,實驗選取丁二烯與苯乙烯質(zhì)量比為70: 30。 2.9增稠劑用量對乳液性能的影響 選擇B/S質(zhì)量比為70/30,其余反應(yīng)條件同2.7,考察羧甲基纖維素鈉用量對乳液性能的影響,結(jié)果見表5。 由表5可見,加入少量的羧甲基纖維素鈉可以使黏度明顯升高,而乳液固含量和穩(wěn)定性基本不受影響,說明加入羧甲基纖維素鈉并不會對聚合物分子結(jié)構(gòu)產(chǎn)生影響,由于增稠劑的增黏效果與用量有關(guān),所以可依據(jù)不同的使用要求進行調(diào)配。 2.10納米Ti02對PSB復(fù)合乳液涂膜性能影響 依據(jù)上述分析,可得本實驗適宜聚合工藝條件:納米Ti02、乳化劑用量分別為總質(zhì)量的0.5%和3.5%,引發(fā)劑用量為單體質(zhì)量的0.4%,聚合溫度和時間分別為64℃和3.5 h.丁二烯/苯乙烯質(zhì)量比為70/30,K3P04用量為總質(zhì)量的0.4%。按適宜聚合工藝條件,選擇一組含納米Ti02,另一組不含納米Ti02,其他聚合條件相同,分別合成2組PSB乳液進行涂膜性能對比研究,結(jié)果見表6。 由表6可見,經(jīng)納米Ti02改性PSB復(fù)合乳液涂膜性能較未改性的,在黏度、硬度、耐沖擊性、耐洗刷性,附著力及耐水性等方面均有明顯改善,主要原因是納米Ti02為剛性粒子,適量的納米Ti02提高了乳膠粒子的硬度;同時由于納米Ti02的物理交聯(lián)作用和錨定效應(yīng),也提高了PSB的交聯(lián)效果,改善了體系黏度和力學(xué)性能。 3結(jié)語 采用半連續(xù)種子乳液聚合法,以改性納米Ti02和少量單體聚合成核,再以剩余單體附聚成殼,合成了核殼結(jié)構(gòu)的納米Ti02/PSB復(fù)合乳液。當(dāng)改性納米Ti02含量小于總質(zhì)量的0.7%時,其可以穩(wěn)定地分散在乳液體系中有效地改善膠乳機械性能;聚合溫度在60~650C,聚合時間在3.5 h左右有利聚合反應(yīng)進行;乳化劑為總質(zhì)量的3.0%~4.0%,引發(fā)劑為單體質(zhì)量0.3%~0.4%,所得聚合物固含量可達45%以上;單體配比不同可以制備出性能不同的膠乳;增稠劑的使用可以明顯提高乳液體系黏度。納米Ti02用量適宜則可明顯改善PSB復(fù)合乳液涂膜性能。 |
