環(huán)氧-丙烯酸酯樹脂的玻璃化轉(zhuǎn)變溫度根據(jù)實(shí)際需要理論設(shè)定為25℃。本實(shí)驗(yàn)通過改變引發(fā)劑BPO用量來調(diào)節(jié)環(huán)氧-丙烯酸酯樹脂玻璃化轉(zhuǎn)變溫度。合成樹脂的工藝配方為：環(huán)氧樹脂40%，甲基丙烯酸甲酯20%，丙烯酸丁酯21%，苯乙烯10%，丙烯酸羥丙酯9%，以上均為質(zhì)量百分?jǐn)?shù)，接枝聚合溫度110℃，保溫溫度125℃。測定結(jié)果如圖2所示。

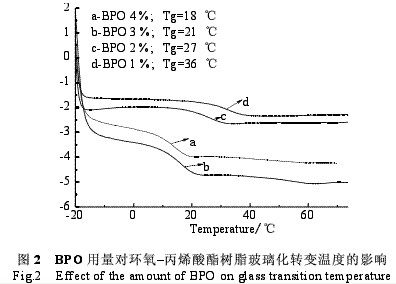

    圖2是不同BPO用量對環(huán)氧-丙烯酸酯的玻璃化轉(zhuǎn)變溫度影響。從圖2中可以明顯看出隨著引發(fā)劑用量的增加玻璃化轉(zhuǎn)變溫度隨之降低，因?yàn)樵诰酆象w系中引發(fā)劑用量增加，引發(fā)劑所形成自由基濃度增加，自由基之間容易發(fā)生終止，導(dǎo)致接枝率和分子量降低，從而導(dǎo)致聚合物玻璃化轉(zhuǎn)變溫度降低。根據(jù)實(shí)際需要本實(shí)驗(yàn)選擇引發(fā)劑用量為2%，聚合物的玻璃化轉(zhuǎn)變溫度為27℃。

    2.5環(huán)氧-丙烯酸酯樹脂的分子量測試

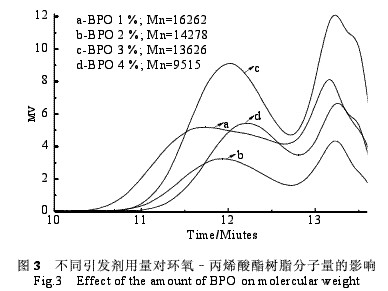

    圖3是引發(fā)劑用量對環(huán)氧-丙烯酸酯樹脂的分子量影響。從圖3中可以看出圖中曲線均有兩個峰，第一個峰是接枝聚合物峰，第二個峰是單體之間共聚物峰，這說明了聚合體系發(fā)生了接枝聚合反應(yīng)和共聚反應(yīng)。圖中能夠清晰顯示出，隨著引發(fā)劑的量增加聚合物分子量是逐漸減小的，與理論完全一致。這說明對引發(fā)劑用量調(diào)節(jié)能夠成功的得到了不同分子量的聚合物。本實(shí)驗(yàn)確定了引發(fā)劑用量為2%，聚合物平均分子量為14278，符合鋁箔用防腐涂料的要求。
