1)在硼酚醛樹脂與環(huán)氧樹脂體系中，當硼酚醛樹脂的質量分數(shù)小于30%時，隨著硼酚醛樹脂組分配比的增加，樹脂的熱解成炭率基本上呈線性增加，同時熱分解溫度移向高溫區(qū)，這對于目前流行的硼酚醛改性環(huán)氧樹脂體系類燒蝕材料的配方設計提供依據(jù)。

    2)在相同的成炭條件下，硼酚醛固化環(huán)氧樹脂材料殘?zhí)康膶嵜芏刃∮趩渭兊膕157樹脂、q913樹脂等酚醛樹脂殘?zhí)康膶嵜芏?雖然x射線衍射儀的結果表明殘?zhí)繉儆跓o定形結構，但是從電子掃描電鏡的觀察結果看，殘?zhí)勘砻嬷旅?，質量較好，這有利于制備高性能的燒蝕材料。

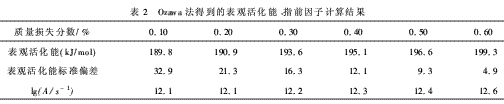

    3)從熱解機理方面對樹脂的熱解過程做了初步的探討，確定了樹脂的熱解動力學模型，對于深入研究樹脂的熱解過程提供了借鑒。
