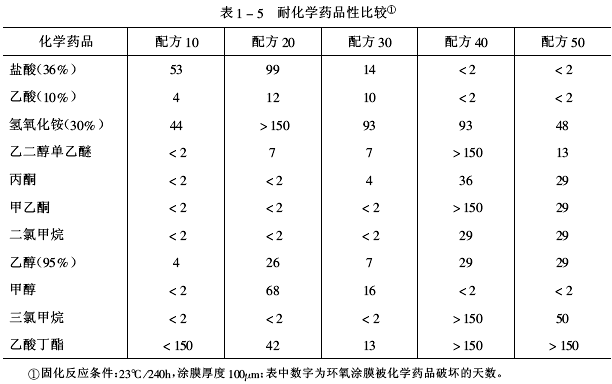

選用活潑氫摩爾質(zhì)量為38g/mol的多元胺加成物作固化劑，取環(huán)氧基：活潑氫=1:1（摩爾比），采用五種環(huán)氧樹(shù)脂分別為：配方10雙配A型環(huán)氧樹(shù)脂，環(huán)氧當(dāng)量189g/eq，環(huán)氧官能度1.8；配方20酚醛環(huán)氧樹(shù)脂，環(huán)氧當(dāng)量175g/eq，環(huán)氧官能度2.2；配方30線(xiàn)型酚醛環(huán)氧樹(shù)脂，環(huán)氧當(dāng)量200g/eq，環(huán)氧官能度2.7；配方40對(duì)氨基酚環(huán)氧樹(shù)脂，環(huán)氧當(dāng)量110g/eq，環(huán)氧官能度3.0；配方50由雙酚A型環(huán)氧樹(shù)脂：對(duì)氨基酚環(huán)氧樹(shù)脂=50:50（質(zhì)量）組成，環(huán)氧當(dāng)量139g/eq，環(huán)氧官能度2.5。試驗(yàn)結(jié)果見(jiàn)表1-5。





   由表1-5知，配方40由于環(huán)氧官能度高，因而交聯(lián)固化涂膜的交聯(lián)密度大，耐化學(xué)藥品性能突出，但因涂膜內(nèi)的氨基氮原子易受酸類(lèi)進(jìn)攻，則耐酸性差。值得注意的是，只有酚醛環(huán)氧樹(shù)脂涂膜有稍好的耐酸性和耐甲醇性。





   常見(jiàn)的氣體和液體腐蝕性滲透介質(zhì)（簡(jiǎn)稱(chēng)介質(zhì)）對(duì)涂膜有較強(qiáng)的滲透能力。環(huán)氧樹(shù)脂涂膜有優(yōu)異的防介質(zhì)滲透能力，快速而準(zhǔn)確地預(yù)測(cè)環(huán)氧涂膜的抗介質(zhì)滲透性，引起人們關(guān)注。溶劑的溶解度參數(shù)（簡(jiǎn)稱(chēng)溶度參數(shù)）與破壞環(huán)氧涂膜的關(guān)系，水蒸氣和鹽水對(duì)環(huán)氧涂膜滲透率及涂膜耐水性的研究等，均已報(bào)道。







   1.配方及滲透量環(huán)氧清漆的配方及滲透量見(jiàn)表1-6。





   將配方1～5制得的環(huán)氧清漆液倒在預(yù)涂稀膠水的120mm×90mm玻璃板上，充分流平，在30～35℃固化24h，固化后的樣板浸泡在30℃水中，經(jīng)4h后，剝下40～65μm的游離環(huán)氧涂膜。

   在50mm×50mm×0.1mm銅板上浸涂配方1～6的環(huán)氧清漆液，第一次在180℃固化5min，第二次在180℃固化25min，得到40～65μm的固定環(huán)氧涂膜。

   采用配方6的基料調(diào)整固化劑用量，制得不同有效交聯(lián)密度的環(huán)氧涂膜。

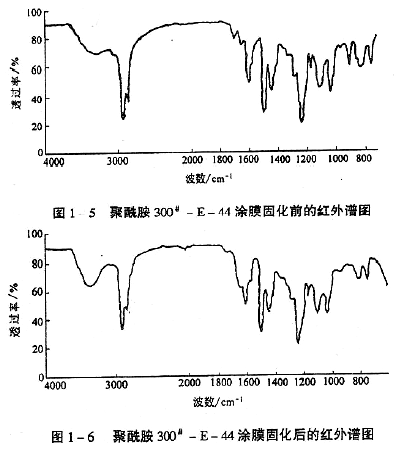

   紅外譜圖1-3～圖1-6表明，聚酰胺300^#—F-44涂膜固化前，在910cm^-1處有環(huán)氧基伸展振動(dòng)吸收峰，固化后，環(huán)氧吸收峰消失。在3400cm^-1處出現(xiàn)明顯的羥基伸展振動(dòng)吸收峰；聚酰胺300^#—E-44涂膜固化前后也得到同樣結(jié)果。其他環(huán)氧樹(shù)脂涂膜的環(huán)氧基全部消失、羥基明顯增加，證明表1-5中的所有環(huán)氧清漆涂膜都達(dá)到充分完全固化，這里不予重述。





   游離膜和固定膜經(jīng)紅外分析，證明涂膜中的環(huán)氧基與活潑氫充分交聯(lián)固化。

   試驗(yàn)測(cè)定介質(zhì)滲透量的計(jì)算式如下：





   式中    R_m——試驗(yàn)測(cè)定介質(zhì)滲透量，%；

           G₀——銅板質(zhì)量，g；

           G₁——涂有環(huán)氧涂膜銅板質(zhì)量，g；

           G₂——涂有環(huán)氧涂膜銅板被介質(zhì)浸泡后的質(zhì)量，g。

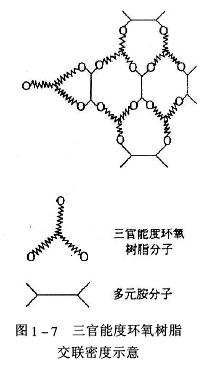

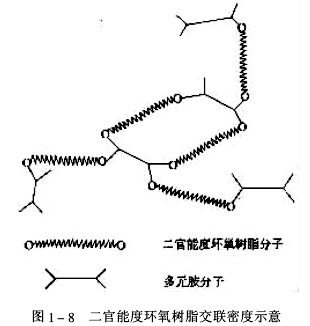

   2.有效交聯(lián)密度環(huán)氧樹(shù)脂與固化劑交聯(lián)固化成網(wǎng)絡(luò)結(jié)構(gòu)的涂膜，其交聯(lián)密度示意見(jiàn)圖1-7和圖1-8。





   環(huán)氧涂膜的有效交聯(lián)密度計(jì)算公式如下：

Ρ=F·c_w

   式中    ρ——環(huán)氧涂膜的有效交聯(lián)密度，mol/g；

            F——每個(gè)交聯(lián)固化劑分子生成網(wǎng)目數(shù)（F=活潑氫數(shù)-2）；

            c_w———單位質(zhì)量涂膜內(nèi)交聯(lián)固化劑的摩爾濃度，mol/g。





   涂膜內(nèi)交聯(lián)點(diǎn)間表觀(guān)摩爾質(zhì)量可表征環(huán)氧涂膜交聯(lián)點(diǎn)間鏈段長(zhǎng)度（或相對(duì)分子質(zhì)量），交聯(lián)點(diǎn)間表觀(guān)摩爾質(zhì)量（M_c）計(jì)算式如下：

   環(huán)氧涂膜的ρ定量反映涂膜交聯(lián)固化程度，M_c定性反映涂膜交聯(lián)固化網(wǎng)絡(luò)孔徑大小。由計(jì)算和試驗(yàn)得知，ρ值大（M_c值?。┑沫h(huán)氧涂膜，對(duì)滲透介質(zhì)穿透涂膜的抵擋作用強(qiáng)，則滲透介質(zhì)對(duì)環(huán)氧涂膜的滲透量（R_m）?。沪阎敌。∕_c值大）的環(huán)氧涂膜，對(duì)滲透介質(zhì)穿透涂膜的抵擋作用弱，則滲透介質(zhì)對(duì)環(huán)氧涂膜的滲透量（R_m）大。當(dāng)把幾種不同ρ值的環(huán)氧涂膜浸泡在二甲苯中時(shí)，其結(jié)果如圖1-9所示。
