一、環(huán)氧粉末涂料的相關(guān)品種
環(huán)氧粉末涂料及其改性粉末涂料品種多、用途廣?，F(xiàn)介紹相關(guān)品種配方組成，供制備粉末涂料時(shí)參考。

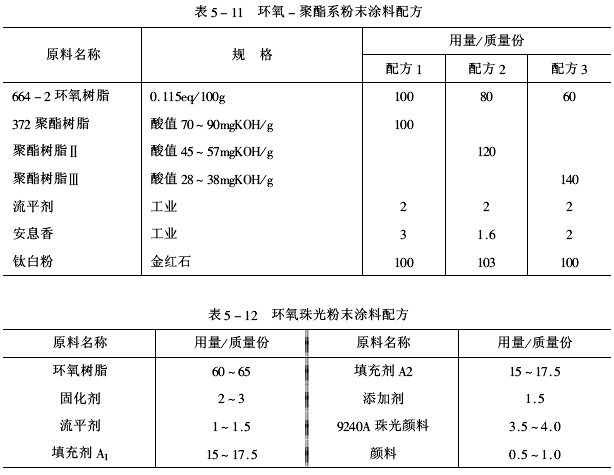

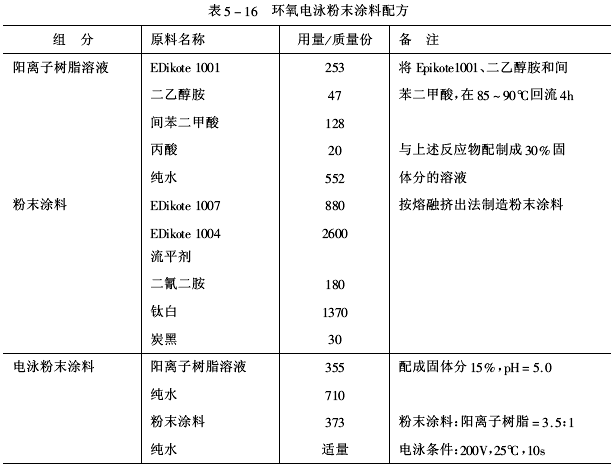

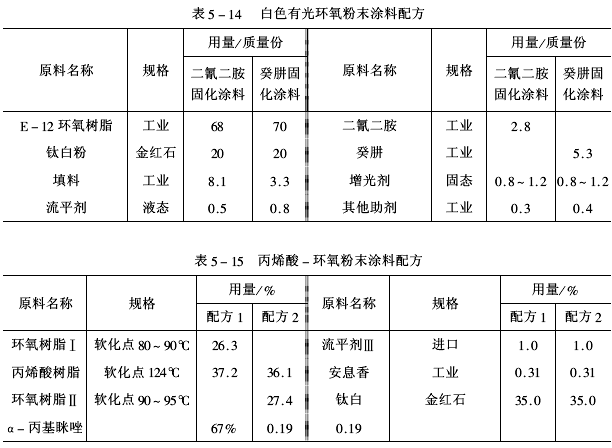

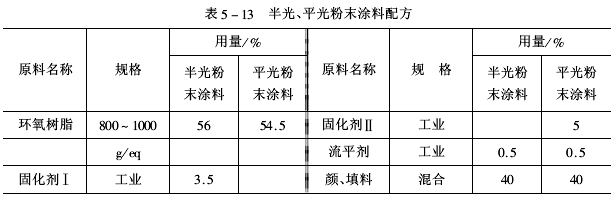

環(huán)氧-聚酯系粉末涂料見表5-11，環(huán)氧珠光粉末涂料見表5-12，半光（或平光）粉末涂料見表5-13，白色有光環(huán)氧粉末涂料見表5-14，丙烯酸-環(huán)氧粉末涂料見表5-15，環(huán)氧電泳粉末涂料見表5-16。
    二、環(huán)氧粉末涂料的開發(fā)應(yīng)用概況
隨著我國經(jīng)濟(jì)發(fā)展，環(huán)氧粉末涂料的應(yīng)用領(lǐng)域?qū)⑷遮厰U(kuò)大。目前，粉末涂料主要用于家用電器、家庭用品、高速公路護(hù)路欄桿、金屬構(gòu)件防護(hù)及裝飾等領(lǐng)域。另外，其在輸油、輸氣和輸水管的防銹及防腐蝕，汽車涂裝保護(hù)等方面已開始應(yīng)用。
環(huán)氧粉末涂料的固化劑、顏填料及粉末涂料等開發(fā)應(yīng)用概況如下。
1.固化劑的開發(fā)應(yīng)用西安高壓電瓷廠用均苯四甲酸、2-苯基咪唑、BPO等原料，經(jīng)80*(3反應(yīng)后，冷卻、離心沉淀、烘干、粉碎，得到新型環(huán)氧粉末固化劑。該固化劑為白色粉末、熔程202～220℃、純度≥99%。制成環(huán)氧粉末涂料后，涂膜外觀平整、豐滿、耐沖擊490N·cm、柔韌性2～3級、附著力1級、耐鹽水大于15d。
江蘇省武進(jìn)市化工原料廠開發(fā)并生產(chǎn)了HD106粉體固化劑和固化促進(jìn)劑F101，二者粒徑小于10μm，與環(huán)氧樹脂有較好的相容性，常溫下相當(dāng)穩(wěn)定，作為環(huán)氧粉末涂料的固化劑及促進(jìn)劑時(shí)，明顯地降低了固化溫度、提高了涂膜的耐溫性等。固化促進(jìn)劑F101，可溶于酸酐中，用量為環(huán)氧樹脂的1%，可使固化溫度降至120℃。
2.顏填料的開發(fā)應(yīng)用四川攀鋼集團(tuán)公司研制成的鈦黑新產(chǎn)品，可作為高檔涂料用黑顏料、導(dǎo)電涂料用導(dǎo)電添加劑。
黑龍江佳木斯旌原化工廠與國家非金屬礦深加工工程技術(shù)中心合作，生產(chǎn)出超細(xì)重質(zhì)碳酸鈣，為粉末涂料等提供了超細(xì)填充料。
德國Merck Patent GmbH公司開發(fā)一種高遮蓋力的深灰色珠光顏料。該顏料也屬于云母鈦珠光顏料系列，在包膜中含有銅鹽和錳鹽。它具有高遮蓋力、優(yōu)異的亮度、純正的干涉色外觀及良好的耐候性。此外，這家公司又開發(fā)一種具有漂浮效應(yīng)的珠光顏料，用于涂料中時(shí)，就像漂浮性鋁粉一樣，漂浮于涂膜表面、并有取向性，明顯地增強(qiáng)了珠光效果。
3.粉末涂料新品種隨著相關(guān)領(lǐng)域的發(fā)展，對功能性環(huán)氧粉末涂料提出了新的要求。目前，已出現(xiàn)抗菌型、導(dǎo)電型、阻燃型和美術(shù)型等功能性環(huán)氧粉末涂料。
武漢雙虎涂料公司制漆廠開發(fā)出抗靜電粉末涂料。該涂料是在純環(huán)氧粉末涂料中加入約2%的抗靜電復(fù)合添加劑，其生產(chǎn)、施工與普通粉末涂料相同。涂膜的表面電阻率為1010～1012Ω，既保證表面的絕緣性，又可使表面積累的靜電及時(shí)釋放。適用于計(jì)算機(jī)外殼、儀表柜等。
南京水力科學(xué)研究院開發(fā)了一種鋼筋混凝土用環(huán)氧粉末涂料。該涂料形成的涂膜對鋼筋的耐酸堿、耐鹽霧、抗氯離子滲透等性能良好。
日本開發(fā)出性能優(yōu)良的絕緣粉末涂料。涂膜的電絕緣性、阻燃性、防潮性優(yōu)異。適用于電容器等電器的涂裝。該種環(huán)氧粉末涂料采用雙酚A型環(huán)氧樹脂作基料，加入固化劑、阻燃劑、填充料和固化促進(jìn)劑等組成。
|
- 綠色
- 藍(lán)色
- 紅色
- 桃紅色
- 黑色
- 褐色
