（1）省資源、低污染   環(huán)氧粉末涂料不含任何有機(jī)溶劑，生產(chǎn)、貯存、運(yùn)輸、涂裝等過(guò)程中，不會(huì)給操作人員帶來(lái)傷害，對(duì)環(huán)境基本無(wú)污染；由于固體含量高達(dá)100%，因而節(jié)省了大量有機(jī)溶劑以及相關(guān)資源。

   （2）應(yīng)用效果好   環(huán)氧粉末涂料熔融黏度較低，流平性好，涂膜外觀平整，基本上無(wú)針孔和縮孔等缺陷；對(duì)金屬等底材的附著力好，涂膜硬度高、耐劃傷性好；涂膜的物理機(jī)械性好，耐腐蝕性和化學(xué)藥品性優(yōu)；涂料的配色性好，固化劑品種選擇范圍寬，可以配制有光、無(wú)光、閃光、花紋和錘紋等各花色品種。

   （3）涂裝適應(yīng)性強(qiáng)   環(huán)氧粉末涂料具有很好的涂裝適應(yīng)性，可采用靜電噴涂、流化床浸涂、靜電流化床浸涂和火焰噴涂等涂裝方法進(jìn)行施工；與底材（或底漆）有良好的適應(yīng)配套性。

   （4）利用率高   環(huán)氧粉末涂料一次涂裝就可得到50～300μm厚的涂膜；沒(méi)被涂覆的粉末可回收再利用，減少了涂料損失，使其利用率大于95%。

   （5）應(yīng)用范圍廣   環(huán)氧粉末涂料用于廚房用具、農(nóng)用機(jī)械、汽車零部件、化工設(shè)備、建筑材料、船舶設(shè)備、地下設(shè)施等的防銹、防腐蝕，電器開關(guān)柜、電子儀器及儀表、金屬箱柜等的裝飾性保護(hù)，電動(dòng)機(jī)轉(zhuǎn)子或銅排的電絕緣防護(hù)。

   環(huán)氧粉末涂料及其涂裝技術(shù)仍有不足之處。一是從外觀上看，施工不當(dāng)易產(chǎn)生橘皮等弊病；二是烘烤固化溫度較高，通常要高于140℃，不適合耐熱性差的底材，有待降低烘烤溫度；三是不易獲得較薄的涂膜；四是對(duì)設(shè)備要求高，無(wú)論制造和涂裝都需要較復(fù)雜精密的設(shè)備，因此設(shè)備投資較大；五是不適于多品種、多花色的輪翻更迭地生產(chǎn)，換品種、換顏色比較困難。

   1.對(duì)基料的要求

   （1）環(huán)氧樹脂指標(biāo)

   ①色澤   采用熔融色相在100APHA（哈森值，Pt-Co比色系）以下的雙酚A生產(chǎn)淺色環(huán)氧樹脂。不同的原料和制造技術(shù)，制出的產(chǎn)品色澤也會(huì)有很大差別。環(huán)氧樹脂色澤深淺，不僅直接影響粉末的色澤，同時(shí)直接反映環(huán)氧樹脂的內(nèi)在質(zhì)量和純度問(wèn)題。只有外觀無(wú)色或淺色透明的環(huán)氧樹脂，才能生產(chǎn)出白色、淺色粉末涂料，呈現(xiàn)良好的烘烤性、表面平整性和色澤鮮艷等特點(diǎn)。

   ②環(huán)氧值   環(huán)氧樹脂的環(huán)氧值直接影響粉末涂料的質(zhì)量，在配方設(shè)計(jì)時(shí)，利用環(huán)氧值計(jì)算固化劑的用量，如果環(huán)氧值范圍過(guò)寬，會(huì)給生產(chǎn)帶來(lái)困難。一般要求環(huán)氧樹脂的環(huán)氧值應(yīng)為0.12～0.14eq/100g最佳。

   ③羥基值   環(huán)氧樹脂的物性指標(biāo)中沒(méi)有規(guī)定羥基值。在設(shè)計(jì)粉末涂料配方時(shí)，羥基值是重要的參數(shù)。如果選用與羥基進(jìn)行交聯(lián)固化反應(yīng)的固化劑，羥基值指標(biāo)不可缺少。若采用雙酚A型環(huán)氧樹脂作基料時(shí)，可根據(jù)環(huán)氧當(dāng)量（WPE）推算出羥基值，再計(jì)算固化劑使用量。

   ④軟化點(diǎn)   環(huán)氧樹脂的軟化點(diǎn)低時(shí)，涂料流動(dòng)性好，易流掛，軟化點(diǎn)高時(shí)，涂料流動(dòng)性小、流平差、易結(jié)皮、光澤下降。一般環(huán)氧樹脂的軟化點(diǎn)為80～100℃為宜。

   ⑤氯含量   環(huán)氧樹脂中存在有機(jī)氯時(shí)，對(duì)固化成膜反應(yīng)有抑制作用，影響成膜工藝；同時(shí)涂膜的電性能和耐沖擊性也受到影響。

當(dāng)環(huán)氧樹脂的有機(jī)氯含量≤0.004eq/100g時(shí)，涂膜可獲得優(yōu)異的電性能和物理機(jī)械性能。但國(guó)內(nèi)生產(chǎn)的粉末涂料用環(huán)氧樹脂的有機(jī)氯含量多數(shù)高于0.004eq/100g。

   ⑥揮發(fā)分   環(huán)氧樹脂的可揮發(fā)物過(guò)高，會(huì)引起涂膜產(chǎn)生針孔和失光等，最好控制揮發(fā)分在0.5%左右。

   （2）熔融性   環(huán)氧樹脂的熔融溫度與分解溫度不能很接近，否則一旦烘烤溫度過(guò)高，易于導(dǎo)致樹脂分解，很難得到外觀和性能良好的涂膜，所以二者溫差要大，即熱分解溫度高于熔融溫度。在一定溫度下烘烤固化時(shí)，熔融溫度高的樹脂，不易于流平，無(wú)法得到平整均勻的涂膜；在滿足粉末涂料和涂膜性能前提下，熔融溫度和熔融黏度較低時(shí)，易于流平，得到比較薄而平整的涂膜。

   （3）穩(wěn)定性   粉末涂料在與空氣、潮氣較長(zhǎng)時(shí)間接觸中或受溫度影響時(shí)，不應(yīng)發(fā)生結(jié)團(tuán)、吸潮或引起化學(xué)變質(zhì)的現(xiàn)象，要求基料具有穩(wěn)定性。在制造粉末時(shí)經(jīng)熔融擠出混合，基料不但要有好的粉碎性，也應(yīng)保證其結(jié)構(gòu)穩(wěn)定性。

   （4）電氣性能   粉末涂料的帶電性對(duì)靜電涂裝時(shí)的附著效率有重要作用，即基料內(nèi)不應(yīng)含有電阻小的物質(zhì)，以防止涂裝時(shí)靜電荷流失，造成脫粉現(xiàn)象，影響正常涂裝施工。

   （5）成膜性   基料與固化劑交聯(lián)固化成膜時(shí)，無(wú)低分子污染物釋放，應(yīng)保證粉末涂料流平溫度和成膜溫度都較低，以獲得優(yōu)異性能的涂膜。環(huán)氧樹脂品種對(duì)涂膜性能有明顯影響，如涂膜耐溶劑性和耐化學(xué)藥品性順序：E-20＞E-12＞E-06。涂膜柔韌性和粉末貯存穩(wěn)定性順序： E-20＜E-12＜E-06。值得提出的是，不同環(huán)氧值的E-12環(huán)氧樹脂，其涂膜的物理機(jī)械性能也有較大差別，如涂膜的沖擊強(qiáng)度隨E-12環(huán)氧樹脂環(huán)氧值減小而下降。實(shí)踐證明，環(huán)氧樹脂的相對(duì)分子質(zhì)量分布范圍控制得越窄越好，一般分布在2000～4000左右。這種結(jié)構(gòu)的環(huán)氧樹脂易于控制膠化時(shí)間和固化速度，易得到平整光滑的涂膜。

   2.固化劑

   （1）對(duì)固化劑的要求

   ①潛伏性   環(huán)氧粉末涂料的固化劑在常溫下不與環(huán)氧樹脂反應(yīng)；在烘烤固化溫度下與環(huán)氧樹脂迅速交聯(lián)周化成涂膜，且涂膜無(wú)針孔、無(wú)氣泡等弊病，平整光滑、物理機(jī)械性好、耐化學(xué)藥品性優(yōu)良。

   ②熔融混合性   固化劑的熔點(diǎn)不低于80℃，玻璃化溫度不低于50℃。在稍高溫度下，固化劑與環(huán)氧樹脂間熔融混合性好，可保證粉末涂料有良好的分散性和均勻性。

   ③潤(rùn)濕性   固化劑與環(huán)氧樹脂的相容性好，與顏填料、及其他組分有良好的潤(rùn)濕性（相互滲透性），可保證涂料有好的涂裝性，涂膜有優(yōu)良的附著力。

   ④穩(wěn)定性   在室溫和制粉時(shí)，固化劑需有良好的穩(wěn)定性。從生產(chǎn)和貯存方面，要求固化劑是固體，最好是粉末狀或片狀；在涂料貯存和回收過(guò)程中，固化劑不吸潮、不結(jié)皮、不影響干粉及熔融流動(dòng)性。

   ⑤選擇性   固化劑僅與環(huán)氧樹脂反應(yīng)，不與顏填料和其他組分起化學(xué)反應(yīng)，其能在較低烘烤溫度下啟動(dòng)固化反應(yīng)并在較短時(shí)間內(nèi)交聯(lián)固化成較理想的涂膜。

   ⑥無(wú)毒害性   環(huán)氧粉末涂料選用的固化劑應(yīng)無(wú)毒害性。與環(huán)氧樹脂進(jìn)行固化反應(yīng)時(shí)，不產(chǎn)生低分子毒副物，保證涂裝時(shí)的安全性，不損害人體健康，不污染環(huán)境。

   在環(huán)氧-丙烯酸、環(huán)氧-聚酯粉末涂料中，采用環(huán)氧基與羧基進(jìn)行交聯(lián)固化反應(yīng)，應(yīng)根據(jù)聚酯樹脂和丙烯酸樹脂的酸值，確定環(huán)氧樹脂與聚酯樹脂及丙烯酸樹脂的配比。當(dāng)采用酚醛樹脂作固化劑時(shí)，只有對(duì)環(huán)氧樹脂的環(huán)氧值和羥基值同時(shí)考慮，才能設(shè)計(jì)出合理的粉末涂料配方。

   （2）固化劑的品種環(huán)氧粉末涂料的固化劑品種很多，主要有二氰二胺及其衍生物、芳香族胺、酸酐、二羧酸二酰肼、咪唑類、咪唑啉、環(huán)脒、酚醛樹脂、聚酯樹脂等。大量使用的是二氰二胺及其衍生物、二羧酸二酰肼、咪唑類和環(huán)脒類，當(dāng)有特殊要求時(shí)采用酸酐和酚醛樹脂等。

   ①二氰二胺及其衍生物   二氰二胺的熔點(diǎn)為207～209℃，是環(huán)氧粉末涂料最早工業(yè)化的固化劑品種。它與環(huán)氧樹脂在180℃時(shí)進(jìn)行交聯(lián)固化反應(yīng)：

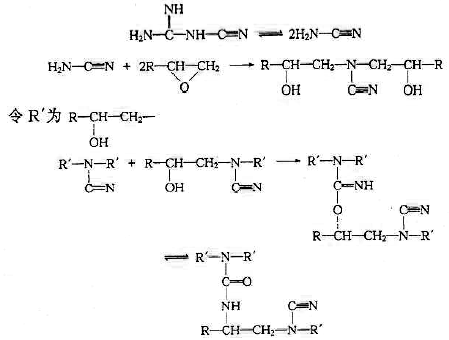

   二氰二胺與環(huán)氧樹脂的固化物，經(jīng)紅外分析證明，確實(shí)存在—OH與—CN基的反應(yīng)產(chǎn)物（酸酰胺），其吸收峰為1740cm^-1。通常認(rèn)為二氰二胺與環(huán)氧基的交聯(lián)固化反應(yīng)分兩步完成，即加成固化反應(yīng)和聚合固化反應(yīng)。

   二氰二胺的熔點(diǎn)高且不易與環(huán)氧樹脂混均，將二氰二胺與氨加成得到低熔點(diǎn)的加成二氰二胺，其結(jié)構(gòu)式為；將加成二氰二胺用芳香族化合物取代得到取代二氰二胺，其結(jié)構(gòu)式為用這種固化劑制造的環(huán)氧粉末涂膜的外觀、硬度、柔韌性、附著力和耐化學(xué)藥品性都很優(yōu)良。

   ②二羧酸二酰肼   二羧酸二酰肼是一種快速固化型固化劑，如癸二酸二酰肼的熔點(diǎn)為178℃，與環(huán)氧樹脂的混容性較好，180℃/20min涂膜可完全固化，得到的涂膜耐泛黃性好，物理機(jī)械性比促進(jìn)二氰二胺固化的涂膜好。較普遍使用的品種有己二酸二酰肼、癸二酸二酰肼、間苯二甲酸二酰肼等。

   ③咪唑及環(huán)脒類   咪唑及環(huán)脒類是氮雜環(huán)化合物，反應(yīng)活性高，涂膜的物理機(jī)械性好，可制得不同光澤涂膜。例如，Hüls公司的環(huán)脒類固化劑B55和B68是消光固化劑，可形成無(wú)光涂膜；安徽化工研究院研制的環(huán)脒SPI固化劑，與環(huán)氧樹脂的相容性好，涂膜外觀平整、光澤及物理機(jī)械性優(yōu)良，具有良好的抗泛黃性；中國(guó)化工建設(shè)總公司常州涂料化工研究院生產(chǎn)的HP-91固化劑，是一種咪唑改性化合物，軟化點(diǎn)為70～80℃，與環(huán)氧樹脂相容性好，是較理想的低溫固化節(jié)能型環(huán)氧粉末涂料固化劑品種?？稍?20℃/30min與環(huán)氧樹脂充分交聯(lián)固化。涂膜的表面平整性、物理機(jī)械性、耐化學(xué)藥品性均優(yōu)良，制成粉末涂料的貯存期為12個(gè)月。采用HP-91固化劑制造環(huán)氧粉末涂料的溫度不得超過(guò)85℃。

   ④酚醛樹脂   醇溶性酚醛樹脂和線性酚醛樹脂都可作為環(huán)氧粉末涂料的固化劑。醇溶性酚醛樹脂需通過(guò)特殊制造工藝使其變成固態(tài)樹脂后再使用。線性酚醛樹脂作固化劑時(shí)，可采用叔胺、六次甲基四胺和咪唑類作固化促進(jìn)劑。由酚醛樹脂固化的涂膜機(jī)械強(qiáng)度、耐化學(xué)藥品性、熱穩(wěn)定性都很好，但涂膜的柔韌性較差。

   ⑤酸酐類   通常小分子的酸酐容易升華、刺激性強(qiáng)，所以應(yīng)將酸酐進(jìn)行改性。由改性酸酐與環(huán)氧樹脂制成的粉末涂料的固化速度快、涂膜的ρ值較高，耐化學(xué)藥品性、耐熱性和保色性等優(yōu)良。該種粉末涂料的缺點(diǎn)是易吸潮，影響涂料的貯存性和涂膜平整性。

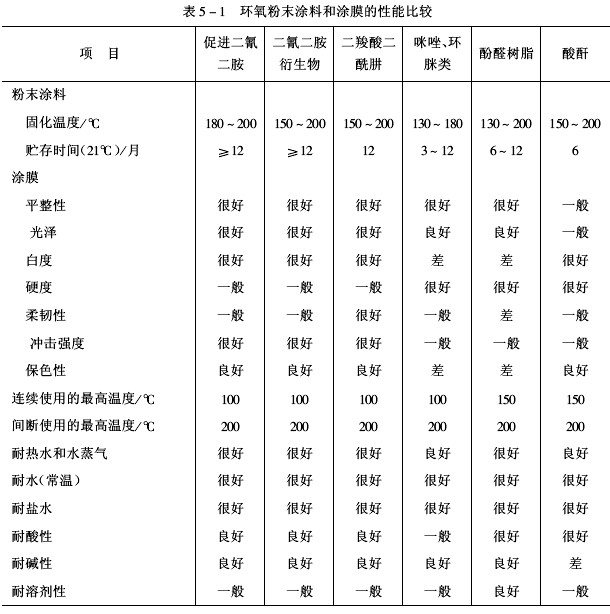

   （3）固化劑對(duì)性能的影響由不同固化劑與環(huán)氧樹脂制造的粉末涂料呈現(xiàn)出各自的性能，結(jié)果見表5-1。

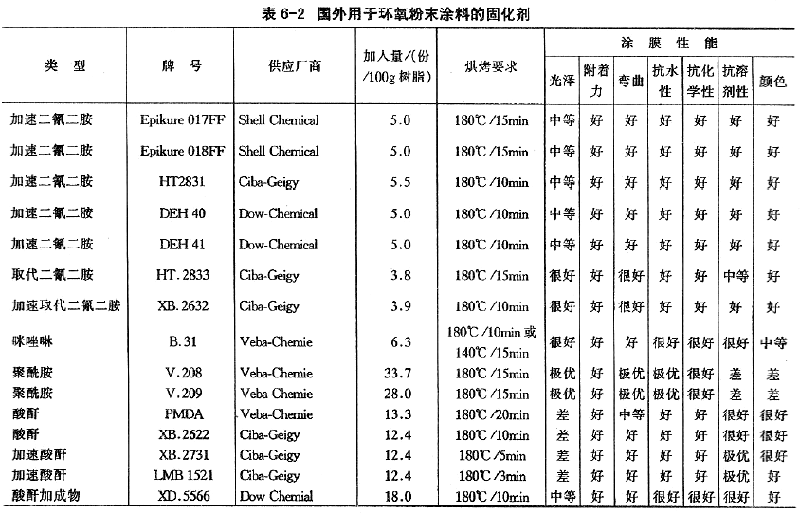

   國(guó)外環(huán)氧粉末涂料用固化劑牌號(hào)、供應(yīng)廠商、烘烤要求及涂膜性能列于表5-2。





   3.顏填料的選擇   環(huán)氧粉末涂料中的顏填料在常溫下、熔融擠出過(guò)程中和涂裝烘烤時(shí)，都應(yīng)保持其惰性。要求其對(duì)熱和光的穩(wěn)定性好、在涂料中分散性好。常用的顏料有鈦白、鐵紅、鐵黑、云母氧化鐵、炭黑、酞菁藍(lán)、酞菁綠和群青等。常用的填料有沉淀硫酸鋇、輕質(zhì)碳酸鈣、滑石粉、高嶺土、云母粉、沉淀二氧化硅、石英粉等。

   顏填料品種和用量對(duì)環(huán)氧粉末涂料的貯存性、涂膜的耐蝕性及物理機(jī)械性等均有影響?？茖W(xué)合理地選擇顏填料，是環(huán)氧粉末涂料配方設(shè)計(jì)的重要環(huán)節(jié)之一，顏填料種類及性能如下。

   （1）無(wú)機(jī)顏料的性能

   ①氧化鐵黑   物理機(jī)械性能（如沖擊強(qiáng)度、柔韌性）和耐水性良好。

   ②云母氧化鐵  α-Fe₂O₃，片狀結(jié)構(gòu)，有良好的防水和防氣體滲透能力，其耐候性、防腐蝕性和耐溫性均優(yōu)異。

   ③鈦白   光學(xué)性能優(yōu)良，經(jīng)表面處理后，有高的抗粉化性和遮蓋力，有良好的耐候性和保光性。

   ④氧化鋅   由無(wú)定形和針狀小顆粒組成，有良好的耐熱、耐光和耐候性，可提高涂膜的封閉性，在環(huán)氧粉末交聯(lián)固化時(shí)起促進(jìn)作用。

   ⑤鋅鉻黃   分子組成在4ZnO·CrO₃·3H₂O與4ZnO·4CrO₃·K₂O·3H₂O之間。在堿和酸中溶解，在水中部分溶解，對(duì)輕金屬有鈍化作用，耐腐蝕性好。

   ⑥堿式硅鉻酸鉛   色澤穩(wěn)定、防腐蝕性強(qiáng)、含鉛量比紅丹低，減少污染。用量為紅丹的50%，就能獲得優(yōu)異的防腐蝕性能。

   ⑦氧化鐵紅   對(duì)日光、大氣、堿類和稀酸都非常穩(wěn)定，遮蓋力相當(dāng)高。

   ⑧鐵藍(lán)   分子組成Fe₄[Fe(CN)₆]₃·xH₂O，耐堿性、耐酸性、耐熱性和耐光性優(yōu)異。

   ⑨群青   分子組成Na₆Al₄Si₆S₄O₂₀，耐堿性、耐熱性和耐光性優(yōu)異，但耐酸性差。

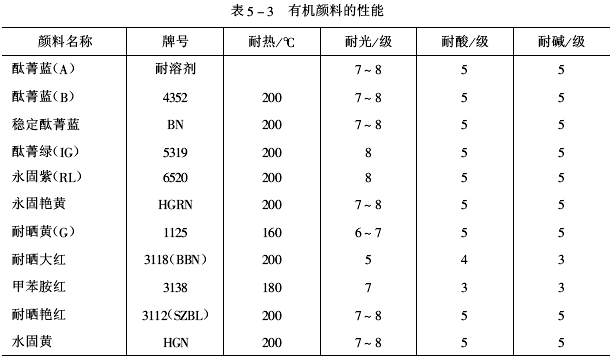

   （2）有機(jī)顏料的性能有機(jī)顏料的密度比無(wú)機(jī)顏料低，其著色力強(qiáng)、用量小，常用有機(jī)顏料的性能見表5-3。

   （3）填料的性能環(huán)氧粉末涂料常用幾種無(wú)機(jī)填料的主要性能如下所示。

   ①氧化鎂   制得涂膜耐蒸餾水性較好，物理機(jī)械性稍差。

   ②硫酸鋇   對(duì)酸堿作用穩(wěn)定，防介質(zhì)滲透能力強(qiáng)，形成涂膜的沖擊強(qiáng)度較高。

   ③高嶺土   組成為Al_2o3·2SiO₂·2H₂O，耐光性好，耐酸和耐堿性突出，超細(xì)粉可作防沉淀劑。





   ④云母粉   組成為K₂O·3Al₂O₃·6SiO₂·H₂O，片狀結(jié)構(gòu)，可防止涂膜破裂、阻滯粉化。賦予涂膜良好的柔韌性、耐水性、耐候性、耐化學(xué)藥品性和耐熱性。

   ⑤滑石粉   組成為3MgO·4SiO₂·H₂O，顆粒構(gòu)型羽毛狀，有特殊的纖維狀結(jié)構(gòu)，能增加涂膜強(qiáng)度、提高附著力；能與涂料中極性基團(tuán)形成氫鍵，使涂料有一定的觸變性，防止沉降，耐沸水性非常突出。

   ⑥碳酸鈣   具有化學(xué)活性，可減少涂膜起泡及開裂，提高涂膜附著力和防霉性，有一定的阻燃性。

   ⑦鐵酸鋅（或鈣）   能與涂料中的基料形成金屬皂而增加堿性，提高涂膜的抗氧氣和水滲透能力。

   （4）顏填料的用量在制作環(huán)氧粉末涂料時(shí)，除掌握各種顏填料特性外，還應(yīng)嚴(yán)格控制加入數(shù)量。在環(huán)氧粉末涂料配方設(shè)計(jì)中，應(yīng)準(zhǔn)確計(jì)量顏填料體積分?jǐn)?shù)（PVC）。通常，平光涂料的PVC＞40%、半光涂料的PVC為20%～40%、有光涂料的PVC＜20%。

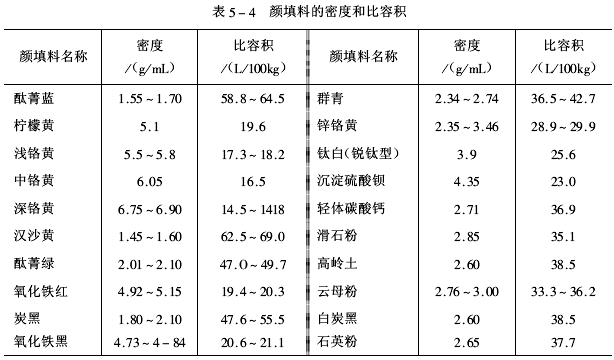

   粉末涂料中常用顏填料的密度和比容積列于表5-4。供選用參考。





   4.助劑的效能

   （1）固化促進(jìn)劑   咪唑作環(huán)氧粉末涂料固化劑時(shí)，涂料的適用期較短。采用咪唑及其鹽類作環(huán)氧-二氰二胺體系、環(huán)氧一聚酯體系和環(huán)氧一酚醛體系的固化促進(jìn)劑，可明顯降

低固化溫度、縮短固化時(shí)間。苯氨基甲酰基咪唑（）是一種新型的固化促進(jìn)劑，它在聚酯-環(huán)氧粉末涂料中可將烘烤溫度下降到120～140℃，且有6個(gè)月以上的貯存期。F101固化促進(jìn)劑或N-對(duì)氯苯基N′，N″-二甲基脲固化促進(jìn)劑都可將二氰二胺與環(huán)氧基反應(yīng)的放熱峰從182℃降至15℃。

   （2）流平劑   環(huán)氧粉末涂料中的流平劑主要功能是降低涂膜表面張力，提高對(duì)被涂物表面的潤(rùn)濕能力，降低在固化溫度下粉末涂料的黏度。

   環(huán)氧粉末涂料對(duì)流平劑的要求是其玻璃化溫度不能太高，應(yīng)保證涂料有良好的熔融流動(dòng)性；平均分子質(zhì)量不能太大，最好是齊聚物，有利于形成單分子層；對(duì)被涂物（金屬）有良好的潤(rùn)濕性；與基料有限的相容性，但不影響基料性能；有較好的耐熱性，能經(jīng)受住粉末涂料制造和涂裝中高溫考驗(yàn)。

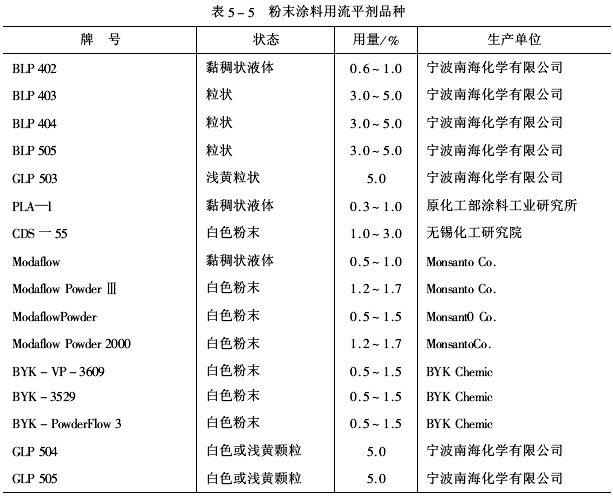

流平劑品種很多，在粉末涂料配方中用量各異，一般為基料量的0.2%～2.0%，見表5-5。





   （3）消光劑   通常，光澤度＞70%的涂膜稱為有光涂料，光澤度為6%～7%的涂膜稱為半光涂料，光澤度＜6%的涂膜稱為平光涂料，光澤度接近0的涂膜稱為無(wú)光涂料。一般地說(shuō)，高貴、漂亮、豪華的裝飾環(huán)境要求高光澤；安靜、舒適、優(yōu)雅的裝飾環(huán)境則要求低光澤。

   消光的方法有物理消光和化學(xué)消光。即添加吸油量高、對(duì)涂膜有消光作用的超細(xì)填料；兩種有不同固化反應(yīng)速度的固化劑混合使用；兩種相容性不好的基料混合制成粉末涂料；添加有消光作用的消光劑等都可達(dá)到消光目的。

   德國(guó)Huis公司的B55、B68消光劑和安徽化工研究院的S I消光劑、寧波南?；瘜W(xué)有限公司的XGP603消光劑是將環(huán)脒與多元羧酸（或酐）制成鹽，利用環(huán)脒與酸酐的反應(yīng)活性差異產(chǎn)生消光效果，它們都是消光型固化劑。聚乙烯蠟CH.2A、聚乙烯共聚物蠟聚丙烯蠟S-381、聚丙烯蠟S-363、硬脂酸金屬鹽、脂肪族酰胺蠟、 SⅡ BZ、XB3329、603-2A、M68-2和羧端基丙烯酸酯共聚物等消光劑，可供選用。

   （4）紫外光屏蔽劑及吸收劑   紫外光屏蔽劑是在紫外光照射將危及涂膜前就把射線吸收或反射出去，即紫外光屏蔽劑的功能是阻止或限制紫外光穿透到涂膜內(nèi)部，起到保護(hù)涂膜的作用。光屏蔽劑有氧化鐵、氧化鋅、紅丹、二氧化鈦等無(wú)機(jī)顏料，偶氮、蒽醌、硫靛化合物、喹吖酮、酞菁系列等有機(jī)顏料。通過(guò)添加這些顏料，保護(hù)涂膜的耐候性和耐久性。

   紫外光吸收劑是在紫外光照射危及涂膜結(jié)構(gòu)時(shí)，吸收劑分子內(nèi)的氫鍵螯合環(huán)吸收光量子，把輻射能轉(zhuǎn)化為對(duì)涂膜無(wú)害的熱能釋放出去，避免了紫外光的破壞作用。常用的紫外光吸收劑有二苯甲酮、苯并三唑、芳香酯、取代丙烯酸酯、羥基苯基均三嗪、草酰苯胺、甲脒及其衍生物。

   （5）特殊助劑在花紋粉末涂料中，加入丙烯酸酯聚合物和甲基丙烯酸酯聚合物，得到不同花紋和顏色的美術(shù)型涂膜。在錘紋粉末涂料中，加入錘紋助劑，在閃光粉末涂料中，加入金屬閃光粉，均可制得錘紋涂膜和閃光涂膜。在粉末涂料中，加入占粉末涂料量0.25%～1.0%的膠體二氧化硅等松散劑，改進(jìn)了粉末涂料的松散性和干粉流動(dòng)性；在粉末涂料中加入阻燃劑，可制得阻燃性涂膜；在粉末涂料中，加入適量的聚乙烯醇縮丁醛和膠體二氧化硅等改進(jìn)劑，可控制粉末涂料熔融流平時(shí)的黏度，防止被涂物邊角部位涂膜過(guò)薄或流掛。
