無（少）溶劑型環(huán)氧涂料涂裝前除按規(guī)定要求對被涂物件進(jìn)行表面處理（見第五章第三節(jié)）外，還應(yīng)適當(dāng)增加被涂物件表面的粗糙度，以達(dá)到涂膜較理想的物理黏附效果。由于無（少）溶劑型環(huán)氧涂料比溶劑型環(huán)氧涂料對被涂物件表面的潤濕性及鋪展性差，所以增加被涂物件表面粗糙度是保證涂裝質(zhì)量的重要措施之一。





   涂裝環(huán)境對涂料的涂裝效果有相當(dāng)大的影響。一般要求涂裝場所環(huán)境條件是明亮、不受日光直曬、溫度和濕度合適、風(fēng)速適宜、防火安全條件好等。涂裝時對環(huán)境的要求如下所述。

   ①施工場所通風(fēng)良好、環(huán)境整潔。

   ②不在日光直曬及烈日下施工，避免造成涂膜缺陷。

   ③應(yīng)按規(guī)定施工要求的溫度和相對濕度進(jìn)行涂裝，無（少）溶劑型環(huán)氧涂料的最佳施工溫度15～25℃，最佳相對濕度≤65%。

   ④采取必要的防塵措施，防止空氣中塵埃對涂膜造成損壞性的影響。

   ⑤在濕熱帶氣候條件下施工時，應(yīng)采用“三防性”好的底漆。底漆涂膜應(yīng)適應(yīng)被涂物基材的熱脹冷縮變化，底漆中應(yīng)含有能使金屬底材表面鈍化的緩蝕性顏填料，底層涂膜應(yīng)有好的耐鹽水（鹽霧）等介質(zhì)腐蝕性，有好的防霉性和耐光性等。





   1.調(diào)配涂料

   （1）涂料性能檢查各種不同包裝的涂料組分在施工前都要進(jìn)行性能檢測。核對涂料各組分名稱、批號、生產(chǎn)單位、出廠時間及保質(zhì)期；掌握施工要求、干燥（固化）方式、雙組分（或多組分）涂料各組分間配比及涂料適用期、配套材料等；在被涂物件進(jìn)行小面積試涂，確定工藝參數(shù)；對過保質(zhì)期的涂料組分，不得涂裝使用；選擇適宜的涂裝環(huán)境、準(zhǔn)備好施工所需的衛(wèi)生安全防護(hù)措施。

   （2）調(diào)配涂料將無溶劑型環(huán)氧飲水艙涂料主劑和固化劑分別攪拌均勻后，按涂料主劑：涂料固化劑：固化促進(jìn)劑（30%）：100：24：8（質(zhì)量）準(zhǔn)確稱量、充分混合；將調(diào)配好的涂料熟化0.5～1.0h后，才能施工。

   將環(huán)氧玻璃鱗片涂料主劑充分?jǐn)嚢杈鶆蚝螅粗鲃汗袒瘎?100：（12～15）（質(zhì)量）準(zhǔn)確稱量、混合，按規(guī)定施工。

   2.涂料施工

   （1）無溶劑型環(huán)氧飲水艙涂料施工將調(diào)配好熟化后的無溶劑型環(huán)氧飲水艙涂料，在處理合格的被涂物表面上采用刷涂方法施工。

   每道涂覆厚度為90～100μm，每間隔48h涂覆一次，共涂3～4次，涂完最后一道，應(yīng)在常溫下自行固化168h才能檢測涂膜性能，經(jīng)240h后才可使用。

   （2）少溶劑型環(huán)氧玻璃鱗片涂料施工環(huán)氧玻璃鱗片涂料黏度大，由于含大量的玻璃鱗片，每道涂膜厚度可達(dá)0.2～2mm。采用噴嘴為3mm的噴槍施工時，可以達(dá)到施工要求。





   1.涂裝質(zhì)量控制

   （1）涂裝前表面處理的質(zhì)量控制應(yīng)按被涂物件表面處理要求，采用科學(xué)有效的處理方法，徹底清除被涂物件表面的油垢、銹蝕及雜質(zhì)，保證被涂物表面清潔、干燥。尤其是被涂物表面應(yīng)有一定的粗糙度，對保證無（少）溶劑型環(huán)氧涂料涂裝質(zhì)量起重要作用。

   （2）施工過程中的質(zhì)量控制無（少）溶劑型環(huán)氧涂料施工要求比溶劑型環(huán)氧涂料嚴(yán)格得多。每道施工后，都應(yīng)仔細(xì)觀測表面狀態(tài)，涂膜是否均勻、有無氣孔、粗粒、涂膜固化速度等。發(fā)現(xiàn)問題應(yīng)及時解決。需一定按施工規(guī)定的每道涂裝厚度及固化條件嚴(yán)格操作，避免施工時產(chǎn)生質(zhì)量事故。

   （3）最終質(zhì)量檢測涂料施工程序全部結(jié)束后，應(yīng)按質(zhì)量標(biāo)準(zhǔn)規(guī)定對涂裝質(zhì)量進(jìn)行全面質(zhì)量檢查。

檢測涂膜的硬度、厚度、附著力、表面狀態(tài)、光澤等質(zhì)量指標(biāo)。發(fā)現(xiàn)涂膜有氣泡、裂痕、起皺和縮孔等弊病時，應(yīng)采取有效的補救措施，否則不能達(dá)到防護(hù)目的。

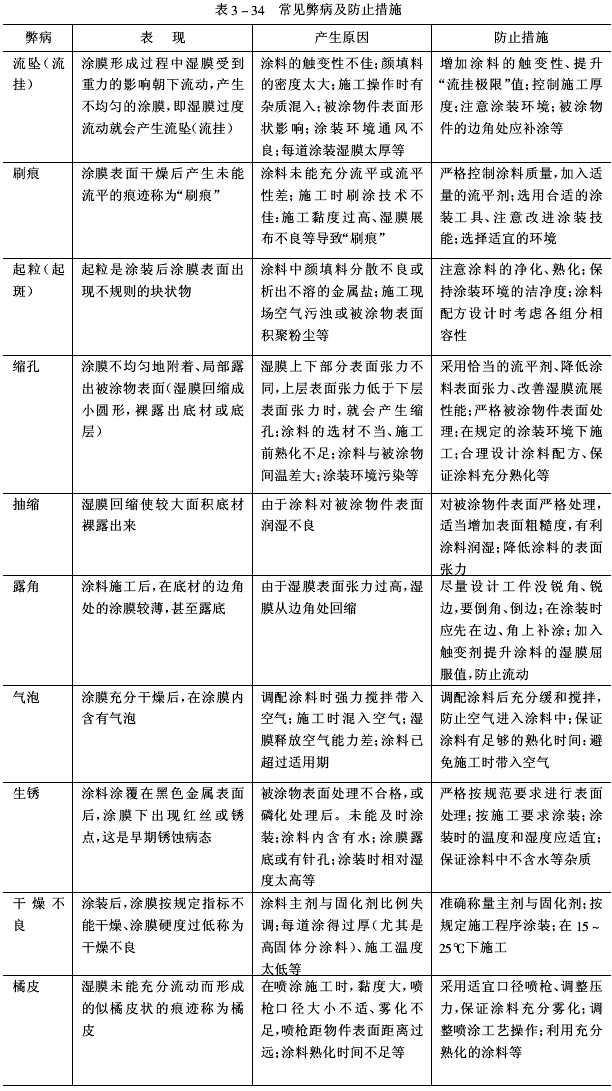

   2.常見弊病及防止措施為保證無（少）溶劑型環(huán)氧涂料產(chǎn)品的實用質(zhì)量，必須熟悉涂裝技術(shù)。由于涂裝過程中某些操作不當(dāng)會造成涂膜各種病態(tài)或出現(xiàn)異?，F(xiàn)象。產(chǎn)生涂膜病態(tài)有諸多因素相關(guān)聯(lián)，一種病態(tài)可能有幾種因素引起。在實踐中常發(fā)現(xiàn)的病態(tài)重復(fù)性和再現(xiàn)性往往不一致。通常，弊病產(chǎn)生的原因涉及涂料、涂裝工藝、干燥固化、施工方法、被涂物件表面狀態(tài)、涂裝設(shè)備和環(huán)境等諸方面因素，其防止措施也應(yīng)根據(jù)產(chǎn)生弊病的主要因素而制定，常見弊病及防止措施見表3-34。
