環(huán)氧粉末涂料的涂裝技術(shù)包括被涂物件表面處理、涂裝方法、涂裝設(shè)備、涂裝工藝、涂裝環(huán)境和涂裝質(zhì)量等內(nèi)容?，F(xiàn)于下文對(duì)被涂物件表面處理、涂裝方法及工藝、涂裝環(huán)境、涂裝質(zhì)量進(jìn)行簡(jiǎn)要概述。
一、被涂物件表面處理
金屬工件在被粉末涂裝前進(jìn)行前處理是一個(gè)十分重要的環(huán)節(jié)。金屬工件在加工和運(yùn)輸過程中，其表面往往帶有機(jī)油、臟物、垃圾、鐵銹和氧化膜等，它們的存在不僅影響了粉末涂料的附著和固化，而且往往會(huì)使涂膜產(chǎn)生各種弊病，如起泡、起殼、針孔、開裂、橘皮等。據(jù)國(guó)內(nèi)外大量資料證明，粉末涂裝凡采用前處理的，涂膜的耐久性大大提高，涂膜性能也得到充分發(fā)揮。被涂工件的前處理費(fèi)用一般要占粉末涂裝總成本的10%～20%，有的要高于20%。
金屬工件進(jìn)行前處理必須徹底除去工件表面的油污、銹等，只有這樣才能使涂膜外觀和質(zhì)量得到改善和提高。
工件的前處理一般分為兩大類。一類是機(jī)械處理法，如噴砂、拋丸、噴丸、砂紙打磨、刷子去銹等。另一類是化學(xué)處理，如化學(xué)去油酸洗、磷化處理、化學(xué)氧化、溶劑去油、高溫素?zé)ビ偷取?/DIV>
環(huán)氧樹脂 - mcguy.net -(責(zé)任編輯：admin) 被涂工件前處理的另一個(gè)重要環(huán)節(jié)是選擇合適的前處理方法和配方，這與工件的材質(zhì)有著密切的關(guān)系，在實(shí)際生產(chǎn)中往往會(huì)發(fā)生粉末涂膜的起殼、針孔、麻點(diǎn)、凹坑等缺陷，甚至嚴(yán)重的會(huì)發(fā)生涂膜與工件分離而大片脫落的現(xiàn)象，這往往是前處理的方法選擇不當(dāng)所造成的，特別應(yīng)該引起重視的是鑄鐵件、鑄鋁件、熱軋鋼板等材質(zhì)的工件。
總之，要根據(jù)被涂工件的材質(zhì)，涂裝的粉末涂料品種，粉末涂裝工藝，工件表面油、銹實(shí)際情況和被涂工件的技術(shù)要求，正確選用前處理的工藝和配方，以達(dá)到預(yù)期的目的。

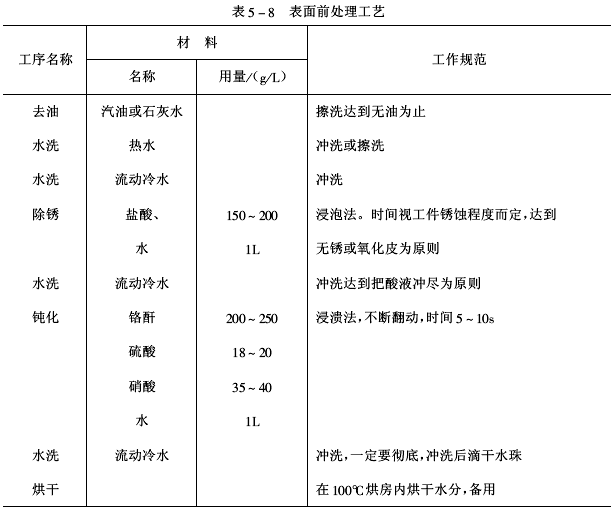

1.電器工件的表面處理環(huán)氧粉末涂料用于涂裝電器工業(yè)工件時(shí)，其表面前處理工藝見表5-8。
 2.鋼管內(nèi)壁表面處理 管道內(nèi)防腐涂層的壽命，在很大程度上取決于涂裝前表面除銹的質(zhì)量。適當(dāng)?shù)某P質(zhì)量和粗糙度，能使涂層有良好的附著力。通常環(huán)氧粉末涂料要求處理后的金屬表面清潔度（除銹等級(jí)）應(yīng)達(dá)到美國(guó)NACE標(biāo)準(zhǔn)的近白金屬級(jí)，或瑞典SIS標(biāo)準(zhǔn)的Sa2.5級(jí)。粗糙度根據(jù)涂層厚度而定，最大不超過涂層厚度的1/3。
鋼管內(nèi)表面處理主要有噴砂除銹、酸洗除銹和鋼絲刷除銹等幾種。其中以噴砂除銹質(zhì)量最高。
（1）噴砂工藝方法對(duì)直徑100mm鋼管內(nèi)表面的處理，采用鋼管旋轉(zhuǎn)、噴槍自動(dòng)送進(jìn)的方法進(jìn)行噴砂處理，以達(dá)到除銹、清污、露出金屬本色并粗化表面的目的。工藝流程如下：
空氣壓縮機(jī)→貯氣罐→凈化罐→砂罐→噴槍→工件
（2）噴砂工藝條件 為保證鋼管內(nèi)表面噴砂處理質(zhì)量，其噴砂工藝條件如下所述。
①空氣壓縮機(jī)的配備要與噴嘴口徑匹配，使噴砂工作壓力保持在490.3Pa以上，并對(duì)壓縮空氣加以凈化處理。
②砂子的選擇：要求砂粒硬度大，有棱角，干燥清潔無雜質(zhì)，粒度在16目左右，并經(jīng)篩選后方可使用。
③噴砂架：架長(zhǎng)5m，高0.8m，管子轉(zhuǎn)數(shù)35r/min，噴槍自動(dòng)送進(jìn)，前進(jìn)速度為0.4m/min。
④采用合理結(jié)構(gòu)的噴嘴及耐磨的材質(zhì)是該工藝試驗(yàn)的關(guān)鍵。角型噴嘴45。～60。效果較好；噴砂材質(zhì)采用碳化硼，質(zhì)地堅(jiān)硬，經(jīng)久耐用。
3.鋼瓶的前處理工藝選擇由于鋼瓶是小口的壓力容器，放入液體浮力很大，故不宜用化學(xué)酸洗的方法作為前處理工序。通常采用機(jī)械法清理表面。又因鋼瓶的前處理是在熱處理之后進(jìn)行的，表面的油污已被燒盡，故無需進(jìn)行去油處理，只需把表面的氧化皮和鐵銹除去就行了。
目前，鋼瓶的前處理方法主要有以下三種：①噴砂法；②噴丸法；③拋丸法。
因?yàn)殇撈渴谴笈可a(chǎn)，不但要求質(zhì)量高，而且要求產(chǎn)量大，需盡量實(shí)現(xiàn)自動(dòng)化作業(yè)，減少工人勞動(dòng)強(qiáng)度。因此，采用拋丸法比較合適。雖然拋射靈活性差，但只要選用合適數(shù)量的拋射器和合理的拋射方向，是能夠得到滿意效果的。
拋丸機(jī)的主要組成部分是：拋丸器；清理工作區(qū)；工件運(yùn)轉(zhuǎn)機(jī)構(gòu)；彈丸循環(huán)系統(tǒng)及碎丸分離裝置；通風(fēng)除塵裝置。
鋼瓶拋丸時(shí)，一般選用鋼丸，因?yàn)樗辱F丸壽命長(zhǎng)，對(duì)葉片的磨損量也比鐵丸小得多。鋼丸直徑一般選用0.8～2.5mm。直徑太小，沖擊力小，效果差，直徑太大，丸粒少效率也低，且彈坑大，影響粉末涂層的流平。
合理選擇和調(diào)整拋丸的參數(shù)，對(duì)于獲得滿意的前處理效果非常重要。據(jù)了解，現(xiàn)在許多鋼瓶廠的拋丸清理不夠理想。因此對(duì)鋼瓶的拋丸參數(shù)應(yīng)進(jìn)一步深入研究，以得到良好的處理效果，滿足粉末噴涂的要求。

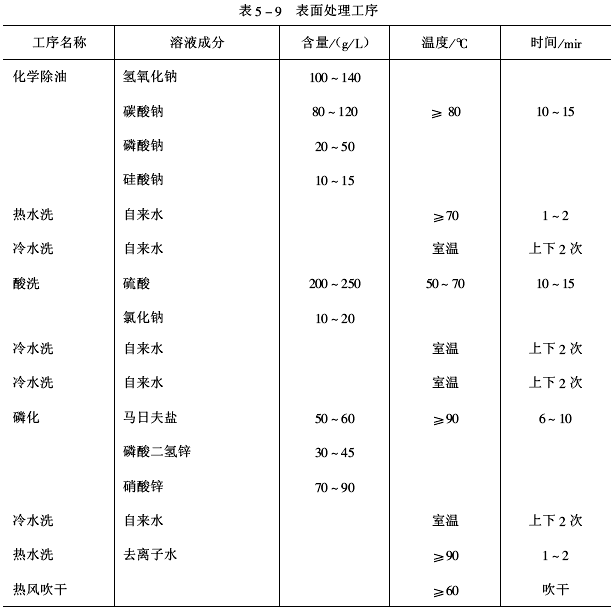

4.鋼筒內(nèi)外表面處理 鋼筒在涂裝前的內(nèi)外表面處理工序見表5-9。
 5.摩托車表面處理 摩托車在采用環(huán)氧粉末涂裝前必須用堿去油、用酸洗或拋丸等方法進(jìn)行表面處理，除去污物、氧化皮和銹蝕。為增強(qiáng)涂膜的防腐蝕性、磷化處理是較有效的方法，其磷化成分及應(yīng)用條件如下：
馬日夫鹽/（g/L） 30～35 溫度/℃ 60～70
硝酸鋅/（g/L） 140～160 時(shí)間/min 10～15
6.通訊機(jī)外殼表面處理 優(yōu)良的表面處理是粉末涂料附著良好的先決條件。在涂裝前，通訊機(jī)外殼表面必須認(rèn)真地除油污、除銹斑和氧化膜等。
通常，噴砂處理后的表面較粗糙，它與粉末涂膜的結(jié)合力較理想；磷化處理后的表面，也會(huì)使涂膜有較好的附著力，并可改進(jìn)防腐蝕性。采用噴砂工藝進(jìn)行表面處理后，用吹塵機(jī)清除表面上粒子和塵污，以免影響涂膜的裝飾性和附著力。
對(duì)不需涂裝的部位可涂上硅酯、硅橡膠等罩覆，較大面積時(shí)可用紙遮蓋。
總之，對(duì)不同材質(zhì)、不同形狀及不同應(yīng)用的被涂物件表面處理方法及處理工藝應(yīng)有所區(qū)別，這是環(huán)氧粉末涂料涂裝前表面處理應(yīng)特別注意的問題。
二、涂裝方法及工藝
粉末涂料的涂裝方法有空氣噴涂法、流化床浸涂法、靜電粉末涂裝法、靜電流化床浸涂法、真空吸引涂裝法、火焰噴涂法、電場(chǎng)云涂裝法和其他涂裝法。環(huán)氧粉末涂料采用靜電粉末涂裝法居多。
（1）噴涂工藝 靜電噴涂時(shí)，所選用電壓應(yīng)適宜，不能過高。一般控制在40～80kV。噴涂距離保持在150～300mm，噴涂氣壓應(yīng)保證噴出粉末達(dá)到被涂物表面。噴出粉量要均衡，控制在70～200g/min為宜。噴涂次數(shù)不宜過多，應(yīng)先噴涂被涂物邊角及難噴到的部位，再噴涂平整表面。噴涂工件最好能旋轉(zhuǎn)，保證涂膜更均勻。
（2）固化工藝 環(huán)氧粉末涂裝后，應(yīng)按規(guī)定的烘烤固化溫度和時(shí)間進(jìn)行固化反應(yīng)。烘烤爐內(nèi)溫度應(yīng)均勻分布，嚴(yán)格避免局部烘區(qū)溫度過高或偏低，對(duì)交聯(lián)固化的涂膜造成不良影響。烘烤工件與加熱元件保持一定距離，保證固化反應(yīng)溫度一致性。
三、涂裝環(huán)境
環(huán)氧粉末涂料可以避免有機(jī)溶劑帶來的危害和污染問題。但粉塵污染、粉塵爆炸、靜電粉末涂裝中產(chǎn)生電弧等問題，也不容忽視。
在粉末涂料制造和涂裝過程中，應(yīng)避免粉塵爆炸和著火，防止粉末污染，注意高壓靜電安全，掌握粉末涂料組分（如固化劑等）的毒性，以保證員工的身體健康和安全。在粉末涂料涂裝時(shí)應(yīng)做到以下三方面。
一是涂裝現(xiàn)場(chǎng)。應(yīng)保持清潔、有良好通風(fēng)、防止設(shè)備的粉塵泄漏和粉塵飛揚(yáng)。
二是勞動(dòng)保護(hù)。員工在操作時(shí)，應(yīng)穿戴防護(hù)手套、工作帽、工作服和防塵口罩；及時(shí)吹掉吸附在身上的粉塵，及時(shí)洗掉臉上和手上的粉塵。
三是安全衛(wèi)生。員工不許在涂裝現(xiàn)場(chǎng)吃食物，涂裝現(xiàn)場(chǎng)嚴(yán)禁煙火，操作人員下班應(yīng)洗淋浴，施工人員應(yīng)按期進(jìn)行身體檢查。
四、涂裝質(zhì)量
1.涂裝質(zhì)量控制
（1）粉末涂料質(zhì)量檢測(cè)對(duì)于環(huán)氧粉末涂料應(yīng)用而言，在涂裝前，對(duì)粉末涂料及其涂膜性能檢測(cè)是極為重要的環(huán)節(jié)。涂料和涂膜是否合格關(guān)系到產(chǎn)品應(yīng)用質(zhì)量，粉末涂料與常規(guī)涂料（液體）檢驗(yàn)方法有不同之處。
根據(jù)需要，可對(duì)粉末涂料的表觀密度、粒度和粒度分布、揮發(fā)分含量、傾注性、熔融流動(dòng)性、熔融黏度、凝膠時(shí)間、沉積效率等性能指標(biāo)進(jìn)行抽測(cè)；對(duì)粉末涂料的固化性、涂膜附著力、光澤、硬度等按規(guī)定進(jìn)行檢測(cè)；涂膜的其他性能可根據(jù)不同用途進(jìn)行有針對(duì)性的檢驗(yàn)。
（2）施工過程中的質(zhì)量控制環(huán)氧粉末涂料施工中應(yīng)保證每道工序都符合涂裝規(guī)范要求，不得隨意改變操作程序。嚴(yán)格控制噴涂工藝及烘烤固化工藝，正式涂裝前應(yīng)做小試，確定合理的工藝參數(shù)，營(yíng)造良好的涂裝環(huán)境，發(fā)現(xiàn)涂膜外觀及固化性出現(xiàn)問題時(shí)，應(yīng)及時(shí)處理解決。且應(yīng)嚴(yán)格控制涂膜厚度及均勻性，保證防護(hù)質(zhì)量要求。
（3）最終質(zhì)量檢測(cè)施工程序全部結(jié)束后，應(yīng)按質(zhì)量標(biāo)準(zhǔn)規(guī)定進(jìn)行全面質(zhì)檢。重點(diǎn)檢測(cè)涂膜厚度、硬度、附著力、表面狀態(tài)、光澤及規(guī)定防護(hù)性等質(zhì)量指標(biāo)。要求的應(yīng)用性能指標(biāo)合格后，才可確認(rèn)產(chǎn)品合格。

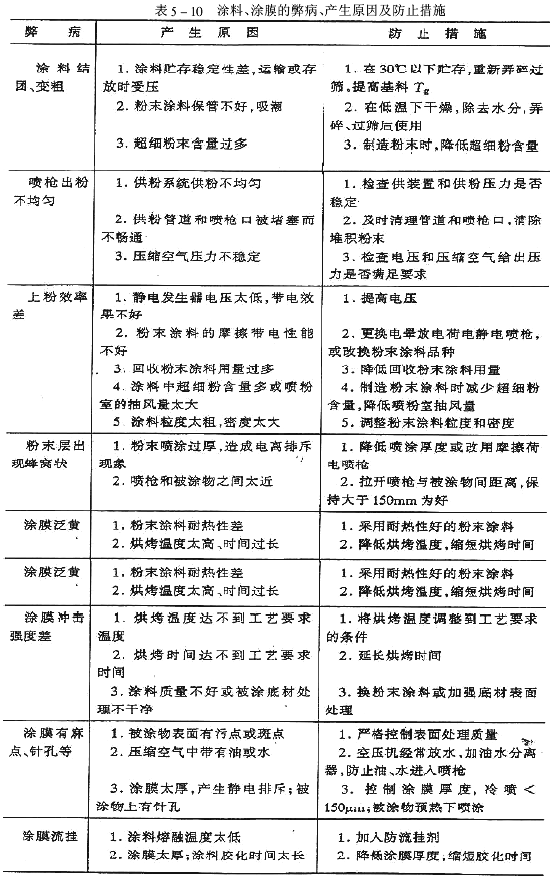

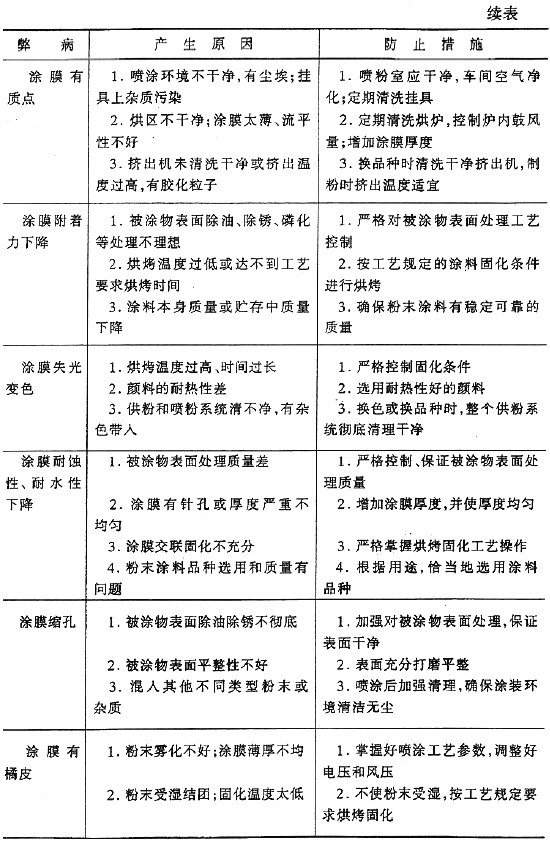

2.常見弊病及防止措施環(huán)氧粉末涂料在涂裝過程中產(chǎn)生的弊病、產(chǎn)生原因及防止措施見表5-10。
  |
- 綠色
- 藍(lán)色
- 紅色
- 桃紅色
- 黑色
- 褐色
