1.無(wú)（少）溶劑型環(huán)氧地坪涂料

   （1）高強(qiáng)度彈性地坪涂料高強(qiáng)度無(wú)（少）溶劑型環(huán)氧彈性承重地坪涂料是由環(huán)氧樹(shù)脂、填充劑、固化劑和助劑等構(gòu)成的雙組分厚漿料。采用刮板批刮施工可形成0.5～5mm的中間承重彈性層，固化后表面光滑，承重荷載大于900Mpa/c㎡。

   ①特性形成的承重彈性層可耐磨損、耐沖擊碰撞、耐水、耐礦物油、耐堿和稀酸等介質(zhì)。根據(jù)使用要求，固化涂層可調(diào)整為有光或半光。涂層指觸干燥為20℃/4h、完全固化為20℃/8h。

   ②用途主要用于承受重載沖擊混凝土環(huán)氧地坪的加厚中間層或接縫處及修補(bǔ)層，也可用作深度剝蝕和銹蝕的鋼材、管道的修補(bǔ)及貨倉(cāng)（或甲板）的保護(hù)涂層等。

   （2）彩色地坪涂料彩色無(wú)（少）溶劑型環(huán)氧地坪涂料是一種雙組分環(huán)氧厚漿涂料。可采用刷涂、輥涂、無(wú)空氣噴涂方法施工，一次涂裝厚度可大于0.5mm。

   ①特性形成的涂層耐磨損、耐碰撞、耐水、耐礦物油、耐鏈烴溶劑、耐堿和稀酸溶液。涂層指觸干燥為6h，完全固化為48h，根據(jù)用戶要求可調(diào)制成所需彩色和光澤。

   ②用途主要用作環(huán)氧地坪的面層，與環(huán)氧底層、承重中間層配套使用，也可用作磨損或碰撞的鋼板表面保護(hù)。

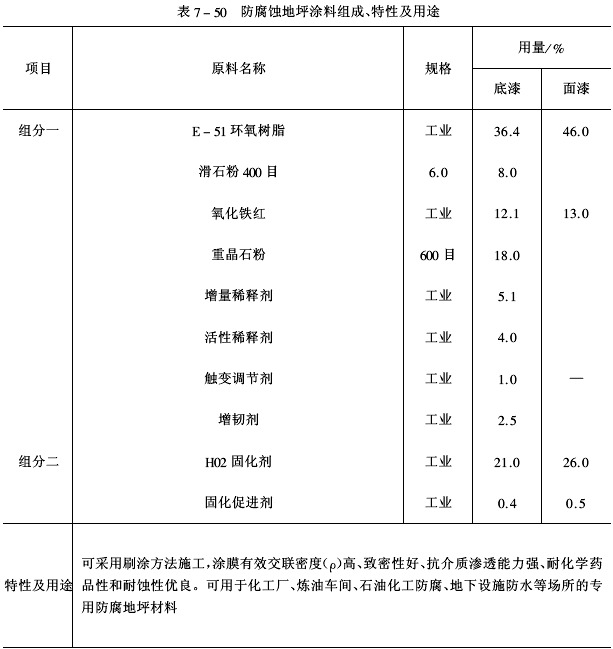

   （3）防腐蝕地坪涂料無(wú)（少）溶劑型環(huán)氧防腐蝕地坪涂料由雙組分構(gòu)成，其配方組成、特性及用途見(jiàn)表7-50。





   （4）高固體分環(huán)氧耐磨地坪涂料

   高固體分環(huán)氧耐磨地坪涂料由液態(tài)環(huán)氧樹(shù)脂、稀釋劑、填充料和助劑等組成。形成涂膜有優(yōu)異的耐潤(rùn)滑油、耐1%鹽酸、耐1%氨水、耐10%氫氧化鈉、耐酒精、耐汽油、耐洗滌劑等化學(xué)藥品性。

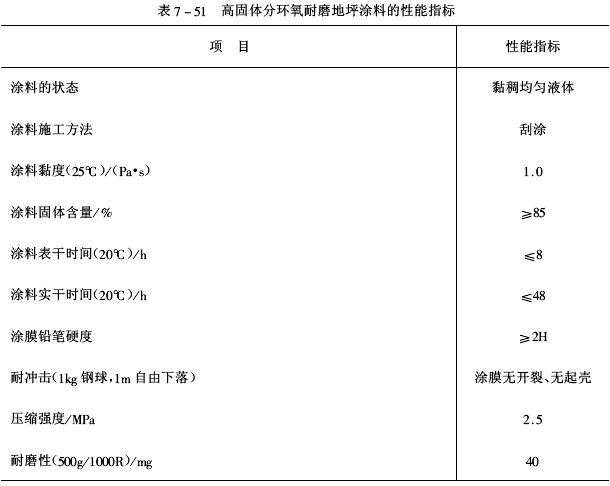

高固體分環(huán)氧耐磨地坪涂料的性能指標(biāo)見(jiàn)表7-51。

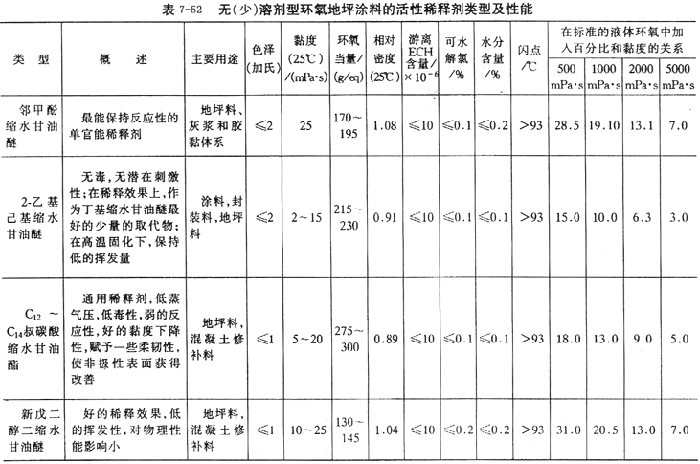

   可供無(wú)（少）溶劑型環(huán)氧地坪涂料選擇的活性稀釋劑類(lèi)型及相關(guān)性能見(jiàn)表7-52。

   2.水性環(huán)氧地坪涂料   為解決重水氣地坪的起包、冒水問(wèn)題，人們開(kāi)發(fā)出既有透氣性、無(wú)污染性，又有優(yōu)良機(jī)械強(qiáng)度、耐腐蝕性的水性自流平環(huán)氧地坪涂料。水性自流平環(huán)氧地坪涂料由主劑（由環(huán)氧樹(shù)脂、顏填料及助劑組成）和固化劑（乳化型和自乳化型混合的改性胺）構(gòu)成。水性自流平環(huán)氧地坪涂料色彩較鮮艷，可一次厚涂、自流平，具有優(yōu)異的透氣性，可解決水氣問(wèn)題。水性自流平環(huán)氧地坪涂料的性能見(jiàn)表7-53。

   另外，國(guó)外采用環(huán)氧樹(shù)脂作聚合物混凝土、砂漿及水性地坪涂料已相當(dāng)普遍。如美國(guó)為埃及阿斯旺大壩建造時(shí)用環(huán)氧砂漿處理軟地基、灌漿修復(fù)空洞層、澆鑄粘接發(fā)電機(jī)坑等；日本和英國(guó)的海底隧道也用環(huán)氧混凝土、砂漿、涂料等作防滲補(bǔ)強(qiáng)材料。美國(guó)的DOW公司、瑞士的Ciba公司、日本的東洋化工和大日本油墨公司等都在開(kāi)發(fā)應(yīng)用乳化型環(huán)氧樹(shù)脂等水性化系列品種。國(guó)內(nèi)在葛洲壩水利樞紐、三門(mén)峽水電站等水利設(shè)施中大量應(yīng)用環(huán)氧樹(shù)脂混凝土和砂漿，在巖基裂縫處灌漿，在壩體沖砂、泄洪閘基及混凝土構(gòu)件裂紋處修補(bǔ)及在輸水渠道密封堵漏加固補(bǔ)強(qiáng)都取得成功。同時(shí)，這些應(yīng)用進(jìn)行了乳化環(huán)氧砂漿的推廣，其前景可觀。





   3.導(dǎo)電性環(huán)氧地坪涂料在面粉、粉末涂料生產(chǎn)車(chē)間為了防止粉塵爆炸，在微電子裝配車(chē)間為了起到電磁屏蔽作用，在化纖車(chē)間為了使靜電釋放都需要使用導(dǎo)電性環(huán)氧樹(shù)脂涂料來(lái)涂裝地坪。

   導(dǎo)電性環(huán)氧樹(shù)脂地坪涂料也有自流平、砂漿、涂刷型3種?；九浞酵八觯皇窃谔盍现袚Q用部分炭黑、銅粉、鋁粉等。

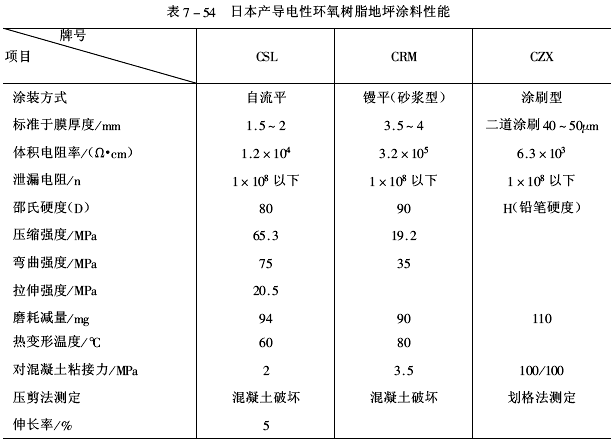

   日本ACR株式會(huì)社生產(chǎn)的導(dǎo)電性環(huán)氧樹(shù)脂地坪涂料的典型性能及使用場(chǎng)合見(jiàn)表7-54和表7-55。





   4.防滑性地坪涂料   防滑涂料是在環(huán)氧樹(shù)脂涂料配方中，加入大量的粗顆粒填料組成，其配方如下。

   防滑性涂料參考配方（質(zhì)量份）：

   甲組分        E-51環(huán)氧樹(shù)脂        100        石英砂（0.1～0.3mm）    240

   硅微粉               144        顏   料                適量

   乙組分        IPD-TMD-C            50

   這種涂料黏度較大，施工采用鏝刀鏝平法，涂層干膜厚度在0.7～1.2mm。涂料鏝平后在其上面撒滿1～2mm粒徑的石英砂骨材。由于浸漬了涂料后的骨材暴露在涂層上面，形成粗糙的表面，達(dá)到了防滑的效果。

   防滑工法制成的環(huán)氧樹(shù)脂地坪使用場(chǎng)合：肉類(lèi)加工車(chē)間、地坪、停車(chē)場(chǎng)斜坡、船舶甲板等。

   5.耐寒型環(huán)氧地坪涂料   耐寒型環(huán)氧樹(shù)脂地坪涂料是作為冬季施工冷藏倉(cāng)庫(kù)、冷凍室地坪涂裝之用，在固化條件上是為了滿足5℃左右7d的標(biāo)準(zhǔn)固化時(shí)間。

   雙酚A型低分子E-51環(huán)氧樹(shù)脂在5℃左右黏度很大，并有結(jié)晶的傾向，反應(yīng)活性變差；而雙酚F型環(huán)氧樹(shù)脂在-30℃冷凍10d仍保持流動(dòng)性，在2℃下該樹(shù)脂的黏度只有E-51的1/4。它摻混在E-51環(huán)氧樹(shù)脂中可以起到降低黏度、防止結(jié)晶和提高固化速度的作用。

   在固化體系中加入多硫醇化合物使這類(lèi)地坪涂料能在5℃左右固化。如在2℃左右施工，固化體系全部采用嵌段多異氰酸酯。其涂層的耐磨耗性比純環(huán)氧樹(shù)脂涂料提高2～3倍。

   按砂漿法工藝要求設(shè)計(jì)的耐寒型環(huán)氧地坪涂料參考配方（質(zhì)量份）如下：

   甲組分     E-51環(huán)氧樹(shù)脂             60        雙酚F型環(huán)氧樹(shù)脂         20

   聚醚雙縮水甘油醚         20         硫酸鋇                   100

   石英砂（0.1～0.3mm）     180        顏料                     適量

   乙組分     TMD-D                    45         多硫醇化合物             20
