一、概述
覆銅箔層壓板（以下簡稱覆銅板）是電子工業的基礎材料，用于制造印制線路板（PCB），廣泛用于電子計算機、通信設備、儀器儀表等電子產品。近年來，隨著電子工業迅速的發展，覆銅板工業也得到相應的發展。其中，環氧樹脂覆銅板的發展尤其迅速。

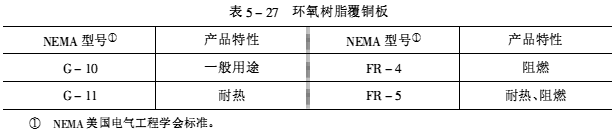

環氧樹脂覆銅板，是以玻璃纖維布作基材，浸以環氧樹脂為主體的粘結劑，經加熱干燥，制成半固化狀態（或稱B階狀態）的粘結片，單面或雙面覆上銅箔，經加熱加壓而成的。環氧樹脂覆銅板主要產品型號如表8-27所示。
 目前，在環氧樹脂覆銅板生產總量中，F(xiàn)R-4覆銅板占80%以上。根據日本印制電路工業會（JPCA）調查預測，今后若干年，在環氧樹脂覆銅板需求方面，F(xiàn)R-4覆銅板仍然會居首位。1986年，廣東生益科技股份有限公司率先從美國引進了FR-4覆銅板生產線。十幾年來，國內的環氧樹脂覆銅板工業發展很快，產量逐年上升，如表5-28所示。
 二、FR-4覆銅板
在環氧樹脂覆銅板生產中，F(xiàn)R-4覆銅板一直保持它的主導地位。主要原因是，這種產品具有優秀的綜合性能和阻燃性，而且有較好的功能價格比，深受用戶的歡迎。
1.FR-4覆銅板制造流程

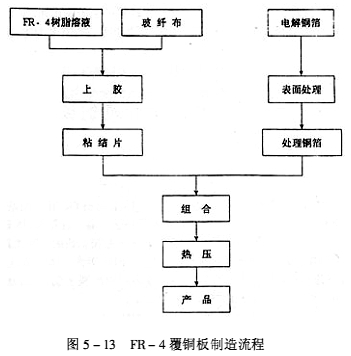

FR-4覆銅板的制造流程，如圖5-13所示。
 2.FR-4樹脂膠液

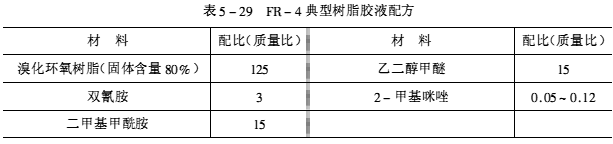

（1）樹脂膠液配方 在環氧樹脂覆銅板行業中，78-.覆銅板已生產多年，樹脂膠液配方基本上大同小異。典型的樹脂膠液配方如表5-29所示。
 （2）配制方法
1）二甲基甲酰胺和乙二醇甲醚，攪拌混合，配成混合溶劑。
2）加入雙氰胺，攪拌溶解。
3）加入環氧樹脂，攪拌混合。
4）2—甲基咪唑預先溶于適量的二甲基甲酰胺，然后加到上述物料中，繼續充分?jǐn)嚢琛?
5）停放（熟化）8h后，取樣檢測有關的技術要求。
（3）樹脂膠液技術要求
1）固體含量65%～70%。
2）凝膠時間（171℃）200～250s。
3.粘結片

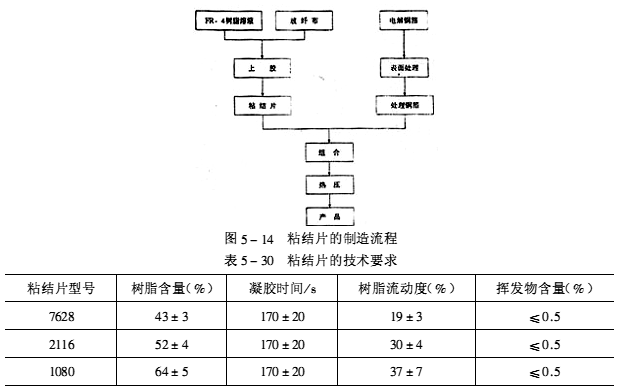

（1）制造流程粘結片的制造流程，如圖5-14所示。
玻纖布開卷后，經導向輥，進入膠槽。浸膠后，通過擠膠輥，控制樹脂含量，然后進入烘箱。經過烘箱期間，去除溶劑等揮發物，同時使樹脂處于半固化狀態。出烘箱后，按尺寸要求進行剪切，并整齊的疊放在儲料架上。調節擠膠輥的間隙以控制樹脂含量。調節烘箱各溫區的溫度、風量和車速控制凝膠時間和揮發物含量。
（2）技術要求 粘結片的技術要求，如表5-30所示。
 （3）檢測方法 在粘結片制造過程中，為了確保品質，必須定時地對各項技術要求進行檢測。檢測方法如下：
1）樹脂含量
①粘結片邊緣至少25mm處，按寬度方向左、中、右，切取3個試樣。試樣尺寸為100mm×100mm，對角線與經緯向平行。
②逐張稱重（W1），準確至0.001g。
③將試樣放在524～593E的馬福爐中，灼燒15min以上，或燒至碳化物全部去除。
④將試樣移至干燥器中，冷卻至室溫。
⑤逐張稱重（W2），準確至0.001g。
⑥計算：
樹脂含量=［（W1-W2)/W1］×100%
2）凝膠時間
①?gòu)恼辰Y(jié)片中心部位切取約20cm×20cm的試樣，揉搓試樣，使樹脂粉落在金屬篩里，然后過篩到一張干凈的白紙上。
②取約20mg樹脂粉，放在預先升溫至171℃±0.5℃的檢測儀熱板中心，當樹脂粉熔化時立即啟動秒表，并用木牙簽攪動樹脂。
③待樹脂變稠到拉絲中斷時停秒表，所經過的時間為凝膠時間。
3）樹脂流動度
①離粘結片邊緣不小于5cm處切取4張?jiān)嚇?。試樣尺寸?00mm×100mm，對角線與經緯向平行。
②稱重（W1），準確至0.005克。
③試樣對齊疊合，加上離型膜，然后放在2塊不銹鋼板之間。
④將鋼板和試樣放在170℃±2.8℃的壓機里，一次加壓，單位壓力為1.4MPa±0.2MPa，保持10min。
⑤取出試樣，冷卻至室溫。
⑥從試樣中心部位沖切9180mm的圓片。
⑦稱圓片的重量（W2），準確至0.005g。
⑧計算：
流動度=［（W1-2W2）/W1］×100%
4）揮發物含量
①離粘結片邊緣至少25mm處，按寬度方向左、中、右，切取3張?jiān)嚇?。試樣尺寸?00mm×100nmm，對角線與經緯向平行。
②在每張?jiān)嚇拥囊唤?，穿一小孔?/DIV>
環氧樹脂 - mcguy.net -(責任編輯：admin) ③將試樣放在干燥器中，處理1h。
④逐張稱重（W1），準確至0.001g。
⑤將試樣掛在烘箱中，在163℃±2℃，烘15min。
⑥將試樣移至干燥器中，冷卻10min。
⑦逐張稱重（W2），準確至0.001g。
⑧計算：
揮發物含量=［（W1-W2）/W1］×100%
（4）粘結片的貯存經外觀和各項技術指標檢測后，粘結片應整齊疊放，按要求進行存放管理。粘結片中的環氧樹脂處于半固化狀態，在存放過程中，粘結片的品質將隨存放條件和存放時間的變化而變化。粘結片在各種相對濕度條件下吸濕率的變化情況，如圖5-15所示。

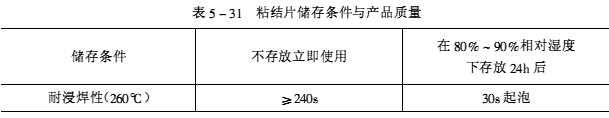

可以看出，在相對濕度大的情況下，粘結片的吸濕率明顯增大。粘結片吸濕后，將嚴重影響產品質量。特別是耐浸焊性將明顯惡化，如表5-31所示。
  由此可見，在粘結片的存放過程中，防潮問題必須給予充分重視！為了保證產品質量，強調粘結片應在溫度25℃以下、相對濕度50%以下的條件存放，是十分必要的。
4.壓制

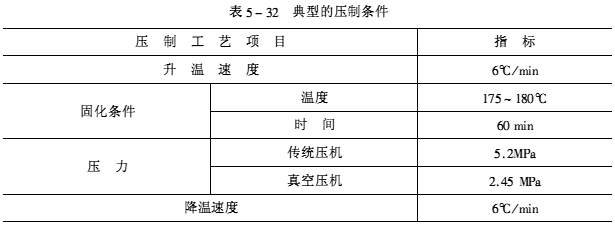

環氧樹脂覆銅板的壓制過程大體分成升溫、保溫和降溫三個階段。壓制過程可手工操作，也可由電腦控制。升溫階段，主要是使熱量從加熱板逐步傳遞到層間每塊產品，使樹脂熔化、流動。同時，根據樹脂的熔化和流動情況，進行加壓。實踐證明，這個階段是壓制過程的關鍵。如果加壓不及時，將造成“欠壓”而出現“微氣泡”和“干花”等缺陷。相反，如果加壓過早，將導致流膠過多或滑板等問題。典型的壓制條件，如表5-32所示。
 5.產品性能

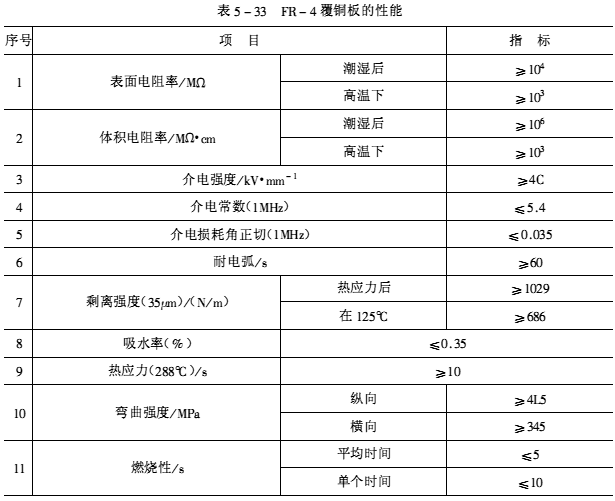

FR-4覆銅板的性能，如表5-33所示。
 三、覆銅板用環氧樹脂及相關材料
1.溴化環氧樹脂
在環氧樹脂覆銅板行業中，大量采用溴化環氧樹脂。因?yàn)?，溴化環氧樹脂保持了環氧樹脂的各種優點，而且克服了一般環氧樹脂易燃的缺點，所以得到廣泛的應用。國內，隨著覆銅板工業的發展，對溴化環氧樹脂的需求量，逐年在增加，如表5-34所示。

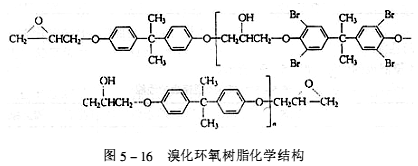

 溴化環氧樹脂的化學結構，如圖5-16所示。

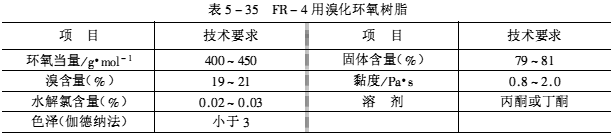

 目前，覆銅板行業使用的溴化環氧樹脂，其技術要求見表5-35。
 溴化環氧樹脂的合成一般采用二步法。第一步，以雙酚A和環氧氯丙烷作原材，在催化劑作用下，合成低分子量環氧樹脂。第二步，以一定比例的低分子量環氧樹脂和四溴雙酚A（TBBA）作原材，加入催化劑，經加熱反應、擴鏈，制成溴化環氧樹脂。這種傳統的“單峰”型環氧樹脂相對分子質量較單一，使用上有一定困難。
目前，趨向于使用“雙峰”型的環氧樹脂。即將相對分子質量高的和低的兩種環氧樹脂進行？昆合。其做法是在制成的高相對分子質量樹脂中，趁熱加入溶劑（丙酮或丁酮），溶解均勻后，添加一定比例的低相對分子質量環氧樹脂，配成所謂“雙峰”型的環氧樹脂，如圖5-17所示。
“雙峰”型的環氧樹脂，含有相對分子質量低的和高的兩部分。相對分子質量低的環氧樹脂，有利于改善對玻纖布的浸透性。而相對分子質量高的環氧樹脂，則有利于在熱壓過程中樹脂流動性的控制。在使用時可以取得較好的效果。
 在環氧樹脂中，不可避免地存在水解氯。由于水解氯的存在，使環氧樹脂的環氧基開環并與之結合，其存在形態如下
 這種情況的發生導致環氧基減少，固化速度緩慢。在環氧樹脂中，水解氯含量越大，交聯密度越小，固化后環氧樹脂的特性越差。
特別要指出的，水解氯能與咪唑促進劑起反應。
 上述反應是閉環反應，它阻礙了環氧樹脂的開環聚合，導致樹脂的固化速度減慢。另一方面，游離的Cl-消耗了部分固化促進劑，也導致了固化促進作用的減小。
總之，為了確保必要的固化速度和產品質量，水解氯含量必須限制在最小程度。尤其是采用連續法生產覆銅板時，要求環氧樹脂在短時間內快速固化，水解氯含量更要嚴格控制。
2.固化劑
在FR-4的樹脂配方中多數采用雙氰胺作固化劑。雙氰胺的化學結構為：
 相對分子質量：84.02
外觀：白色晶體
熔點：207～209℃
相對密度：1.40（25℃）

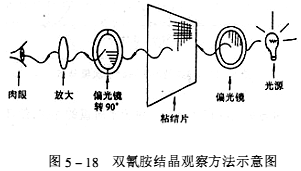

雙氰胺是一種應用較早、具有代表性的潛伏性固化劑。以雙氰胺作固化劑的環氧樹脂覆銅板，具有良好的綜合性能，而且樹脂溶液和粘結片的貯存期長，便于生產管理。但是，雙氰胺具有吸濕性，又難溶于一般溶劑，只溶于像二甲基甲酰胺這類強極性溶劑。以雙氰胺作固化劑的環氧樹脂體系，在浸膠和熱壓過程中需要較高的溫度。由于雙氰胺和環氧樹脂的相容性較差，容易出現雙氰胺結晶析出，導致固化反應不均勻，對產品質量造成不良影晌。檢查樹脂溶液和粘結片中雙氰胺結晶的方法，是通過偏光鏡觀察，如圖5-18所示。
 有人提出，采用苯酚諾伏拉克樹脂（Novolac）作固化劑，取代雙氰胺。這種做法，板材的耐熱性有所改善，但存在樹脂顏色較深。板材加熱變色等問題。實踐證明，采用雙酚A型諾伏拉克樹脂作固化劑，可以很好地解決雙氰胺和苯酚諾伏拉克樹脂存在的不足。
3.固化促進劑

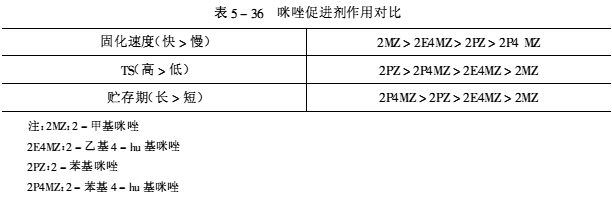

在FR-4樹脂體系中，無論是采用雙氰胺或采用諾伏拉克樹脂作固化劑，其固化速度都比較慢。為了加快其固化速度，在樹脂體系中需要加入適量的咪唑類固化促進劑。在選用固化促進劑時，應從固化速度、樹脂體系穩定性，以及對覆銅板性能的影響等方面綜合考慮，選優錄用。幾種常用的咪唑促進劑的作用對比如表5-36所示。
 4.溶劑
傳統的FR-4樹脂體系取用雙氰胺作固化劑。由于雙氰胺溶解性差，不溶于一般溶劑，只溶于一些強極性溶劑，如二甲基甲酰胺等。二甲基甲酰胺的沸點高（153）3），在浸膠過程中，烘箱需要較高的溫度（180℃左右）。這類溶劑都具有不同程度的毒性，給生產、管理帶來了一些不便。
若采用諾伏拉克樹脂作固化劑，相應地采用沸點較低、毒性較小的溶劑（如丁酮等）是有可能的。這樣一來，可降低能耗，又方便管理。 |
