環(huán)氧樹(shù)脂網(wǎng)(mcguy.net)最新報(bào)道[此消息來(lái)源于中國(guó)環(huán)氧樹(shù)脂網(wǎng)：www.epoxy-e.com]。

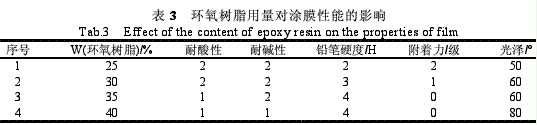

    表3是環(huán)氧樹(shù)脂用量對(duì)涂膜性能的影響。涂膜所用固化劑為氰特CYMEL-303LF氨基樹(shù)脂，固化溫度為180℃。從表3中可以看出當(dāng)環(huán)氧樹(shù)脂用量增加，涂膜的各項(xiàng)性能是增加的。當(dāng)環(huán)氧樹(shù)脂用量達(dá)到40%，各項(xiàng)性能達(dá)到最佳值，能夠滿足鋁箔的防腐要求。同時(shí)也能夠說(shuō)明接枝率對(duì)涂膜性能有很大關(guān)系，接枝率高，聚合物透明性高，涂膜性能相對(duì)較好。

    3·結(jié)論

    利用丙烯酸酯類(lèi)單體對(duì)環(huán)氧樹(shù)脂接枝改性成功制備出了鋁箔用防腐涂料。通過(guò)實(shí)驗(yàn)確定了合成環(huán)氧–丙烯酸酯樹(shù)脂的工藝及配方：聚合接枝溫度為110℃，保溫溫度為125℃，引發(fā)劑的用量為2%，環(huán)氧樹(shù)脂的含量為40%時(shí)制備的環(huán)氧-丙烯酸酯樹(shù)脂的涂膜性能最佳，符合鋁箔用防腐涂料的標(biāo)準(zhǔn)。

　　以上就是這篇文章的全部?jī)?nèi)容。
