將10mg樣品粉末溶解在10ml的thf中，然后用濾膜進(jìn)行過濾，用注射器取25μl樣品溶液，利用waters公司生產(chǎn)的凝膠色譜儀以3μl/min的進(jìn)樣速率進(jìn)行測(cè)試。

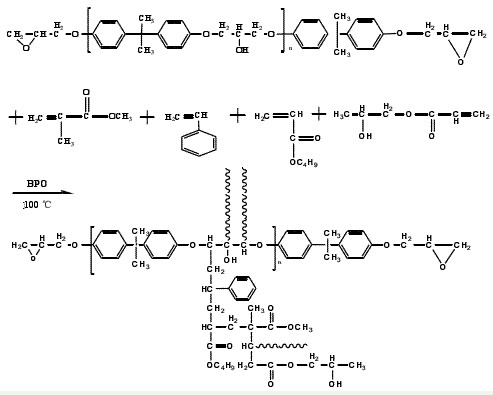

    2·結(jié)果與討論

    2.1接枝聚合溫度對(duì)樹脂透明性的影響

    表1是不同接枝反應(yīng)溫度對(duì)樹脂透明性的影響。從表1中可以看出當(dāng)接枝溫度為90℃，保溫溫度為125℃合成的樹脂顏色比較淡，更重要的是樹脂不透明。當(dāng)接枝溫度為110℃，保溫溫度為125℃，所合成的樹脂透明性較高，各聚合物相容性較好，能形成均相。這充分說明引發(fā)劑自由基奪取亞甲基上的氫需要一定能量，當(dāng)接枝溫度較低時(shí)能量也較低，不利于接枝反應(yīng)發(fā)生，主要發(fā)生的是各單體間的共聚反應(yīng)，聚合物之間相容性差，不能形成均一的相，導(dǎo)致合成的樹脂不透明。當(dāng)接枝反應(yīng)溫度為110℃，保溫溫度為125℃時(shí)能得到透明性較高的聚合物體系。
