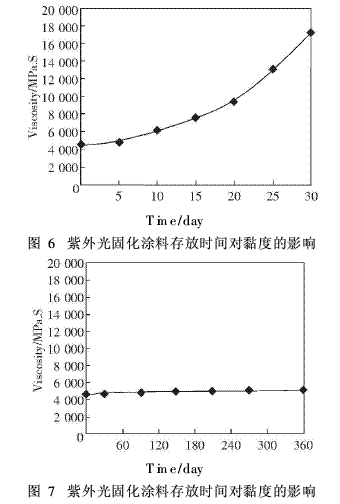

把所配制的光固化涂料分別貯存于透明的玻璃瓶和黑色的不透明塑料瓶中，利用黏度測(cè)試法對(duì)它們的貯存穩(wěn)定進(jìn)行了研究。圖6表示貯存于透明的玻璃瓶的光固化涂料黏度隨存放時(shí)間的變化；圖7表示貯存于不透明的塑料瓶的光固化涂料黏度隨存放時(shí)間的變化。

    從圖6和圖7可知，貯存于透明玻璃瓶中的紫外光固化涂料很不穩(wěn)定，在30d即1個(gè)月的時(shí)間，紫外光固化涂料的黏度從4623MPa.S上升到17267MPa.S，而貯存于不透明的塑料瓶的光固化涂料，即使放置一年的時(shí)間，其黏度基本保持不變。這是因?yàn)橥该鞑Ａ恐械淖贤夤夤袒苛衔樟俗匀还庵械淖贤夤舛l(fā)生開環(huán)?聚合等反應(yīng)，從而使黏度上升。而貯存于黑色不透明塑料瓶中的涂料，則吸收紫外光很少，不發(fā)生化學(xué)反應(yīng)，使涂料黏度保持不變。因此，用不透明的塑料容器貯存紫外光固化涂料比普通玻璃瓶貯存要好。

    3結(jié)論

    以普通、廉價(jià)的雙酚A型環(huán)氧樹脂E-51，環(huán)氧稀釋劑EPG-669，聚己內(nèi)酯二元醇Polyol-0201和引發(fā)劑三芳基锍鎓鹽Ar3S+SbF-6作為組分制備陽離子型紫外光固化涂料，該紫外光固化涂料的較佳配方為E-51質(zhì)量分?jǐn)?shù)65%，EPG-669質(zhì)量分?jǐn)?shù)15%，Polyol-0201質(zhì)量分?jǐn)?shù)16%和Ar3S+SbF-6質(zhì)量分?jǐn)?shù)4.0%。該紫外光固化涂料具有較好的光敏性，較好的加工流動(dòng)性，在暗處貯存具有較好的穩(wěn)定性，并且該紫外光固化涂料的固化膜具有較好的拉伸性，柔韌性和鉛筆硬度。該紫外光固化涂料的制備進(jìn)一步拓寬了陽離子型紫外光固化涂料的制備范圍，具有一定的推廣和應(yīng)用價(jià)值。
