綜合考慮光固化涂料的光敏性、黏度以及成本等因素，光固化涂料的較佳配方為E-51質(zhì)量分?jǐn)?shù)65%，EPG-669質(zhì)量分?jǐn)?shù)15%，Polyol-0201質(zhì)量分?jǐn)?shù)16%，Ar3S+SbF-6質(zhì)量分?jǐn)?shù)4.0%，對(duì)此光固化涂料固化膜的拉伸強(qiáng)度、彈性模量、斷裂伸長(zhǎng)率、柔韌性和硬度進(jìn)行了測(cè)定，測(cè)定結(jié)果見表1和表2。

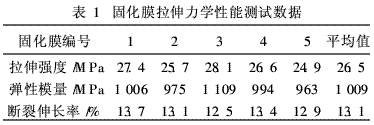

    從表1可得，在溫度30℃，所制備固化膜樣條的拉伸強(qiáng)度平均值為26.5MPa，彈性模量平均值為1009MPa，斷裂伸長(zhǎng)率平均值為13.1%，這說明固化膜樣條在此溫度具有較好的拉伸力學(xué)性能，即制備的固化膜具有一定的強(qiáng)度。

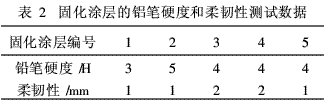

    從表2可知，光固化涂料固化膜的鉛筆硬度能達(dá)到3H以上，將鋁片上的光固化涂料固化涂膜彎曲至2mm半徑無斷裂紋，這說明光固化涂料固化膜具有一定的硬度和較好的柔韌性。
