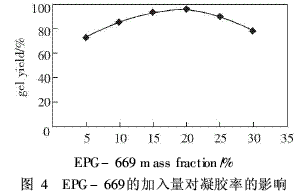

在光固化涂料體系中固定E-51，Polyol-0201和Ar3S+SbF-6的質(zhì)量比為9：2：0.5，變化EPG-669的加入量，配制了一系列光固化涂料。在INTEL-LI—RAY400智能控制光固化機箱中曝光6min后，光固化涂料凝膠生成的情況，見圖4。

    從圖4可以看出，EPG-669的質(zhì)量分數(shù)在5-20%范圍內(nèi)，隨著EPG-669質(zhì)量分數(shù)的增加，光固化涂料的凝膠率逐漸增加，這說明適量的EPG-66有效地降低光固化涂料體系的黏度，有利于光引發(fā)劑活性種的遷移與擴散，從而能有效地提高光固化涂料的光敏性，促進光固化反應的進行。然而，在20~30%范圍內(nèi)，隨著EPG-669質(zhì)量分數(shù)的增加，光固化涂料的凝膠率逐漸減小，這可能是雖然過量的EPG-669能有效地降低光固化涂料體系的黏度，但將使光敏性較EPG-669好的E-51和Polyol-0201的質(zhì)量分數(shù)相對降低，從而妨礙了光固化涂料光敏性的提高。

    2.3.4E-51加入量的變化對光敏性的影響

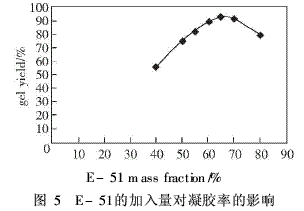

    在光固化涂料體系中固定EPG-669，Polyol-0201和Ar3S+SbF-6的質(zhì)量比為2：2：0.5，變化E-51的加入量，配制了一系列光固化涂料。在INTELLI—RAY400智能控制光固化機箱中曝光6min后，光固化涂料凝膠生成的情況，見圖5。

    從圖5可以看出，E-51的質(zhì)量分數(shù)在40-65%范圍內(nèi)，隨著E-51質(zhì)量分數(shù)的增加，光固化涂料的凝膠率逐漸增加，當E-51的質(zhì)量分數(shù)在65%時，光固化涂料的凝膠率達到最大值，這說明E-51的質(zhì)量分數(shù)保持在50%以上，即作為該陽離子型光固化涂料的主要組分，有利于提高光固化涂料的光敏性。然而，E-51的質(zhì)量分數(shù)在65-80%范圍內(nèi)，隨著E-51質(zhì)量分數(shù)的增加，光固化涂料的凝膠率逐漸下降。其一，這可能是過量的E-51導致光固化涂料體系的黏度值較大，不利于光引發(fā)劑活性種的遷移與擴散，其二，E-51質(zhì)量分數(shù)的增加，相應地減少了擴鏈劑Polyol-0201的加入量，從而妨礙了光固化涂料光敏性的提高。
