光敏性是紫外光固化材料最重要的性能指標(biāo)，光固化涂料具有實用價值的前提條件是它必須具有較快的固化速率。研究光固化涂料固化行為的實驗手段主要有紅外光譜法、DSC熱分析法、硬度法、自動記錄膨脹計法、激光光散射法和凝膠率法等。其中，凝膠率法最為簡單實用。它是一種以重量法測定樹脂固化產(chǎn)物含量的方法，即固化產(chǎn)物與固化前光敏體系的重量比。本研究工作主要采用該方法對光固化涂料的光敏性能進(jìn)行研究。

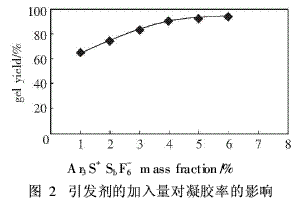

    2.3.1光引發(fā)劑加入量的變化對光固化涂料光敏性的影響當(dāng)在光固化涂料體系中固定E-51，Polyol-0201和EPG-669的質(zhì)量比為9：2：1時，加入不同量的Ar3S+SbF-6配制了一系列光固化涂料，分別在INTELLI—RAY400智能控制光固化機箱中曝光6min，光引發(fā)劑用量對光固化涂料凝膠生成的情況，見圖2。

    從圖2可以看出，當(dāng)Ar3S+SbF-6質(zhì)量分?jǐn)?shù)為1.0%，即較低時，光固化涂料凝膠生成較慢，即凝膠率較低。在Ar3S+SbF-6質(zhì)量分?jǐn)?shù)1.0%-4.0%范圍內(nèi)，隨著Ar3S+SbF-6用量的增加，光固化涂料體系的凝膠率將較快地增加，即增加光敏體系中引發(fā)劑用量，可以較大地提高固化速率。然而，當(dāng)Ar3S+SbF-6質(zhì)量分?jǐn)?shù)增加到為5.0%或6.0%時，該光固化涂料體系的凝膠率與Ar3S+SbF-6質(zhì)量分?jǐn)?shù)為4.0%的光固化涂料體系的凝膠率比較，只有微量增加?？紤]到Ar3S+SbF-6價格昂貴，同時，要兼顧光固化涂料體系的光敏性，因此，其光引發(fā)劑Ar3S+SbF-6的用量以4.0%為宜。

    2.3.2擴鏈劑Polyol-0201加入量的變化對光敏性的影響

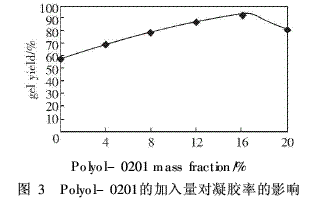

    在光固化涂料體系中固定E-51，EPG-669和Ar3S+SbF-6的質(zhì)量比為9：1：0.5，變化Polyol-0201的加入量，配制了一系列光固化涂料。在INTELLI—RAY400智能控制光固化機箱中曝光6min后，光固化涂料凝膠生成的情況，見圖3。

    從圖3可以看出，Polyol-0201的質(zhì)量分?jǐn)?shù)在0-16%范圍內(nèi)，隨著Polyol-0201質(zhì)量分?jǐn)?shù)的增加，光固化涂料的凝膠率逐漸增加，這說明適量的Poly-ol-0201即適量的羥基能促進(jìn)環(huán)氧基開環(huán)聚合并參與了擴鏈聚合反應(yīng)；Polyol-0201的質(zhì)量分?jǐn)?shù)在16-20%范圍內(nèi)，隨著它的質(zhì)量分?jǐn)?shù)的增加，光固化涂料的凝膠率逐漸下降，這可能是過量的Polyol-0201未參與聚合反應(yīng)，而包裹在固化物之中的緣故。
