| 1實(shí)驗(yàn)部分
1·1原料

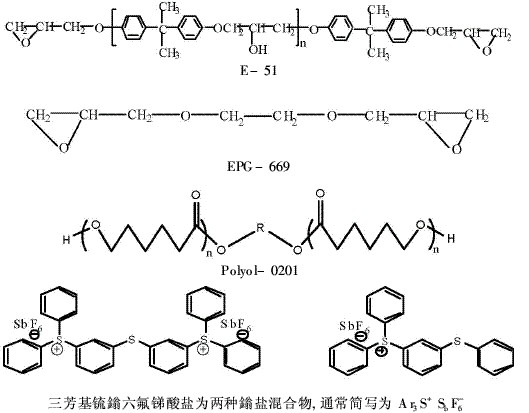

雙酚A型環(huán)氧樹(shù)脂，E-51，上海樹(shù)脂廠購(gòu)買(mǎi)；環(huán)氧稀釋劑(乙二醇二縮水甘油醚)，EPG-669，中國(guó)石油化工集團(tuán)公司巴陵石油化工公司購(gòu)買(mǎi)；聚己內(nèi)酯二元醇，Polyol-0201，DowChemicalCompany購(gòu)買(mǎi)；陽(yáng)離子型紫外光引發(fā)劑，三芳基锍鎓六氟銻酸鹽，Ar3S+SbF-6，Sigma-Aldrich公司購(gòu)買(mǎi)。這些原料的化學(xué)結(jié)構(gòu)式可表示為：
1·2實(shí)驗(yàn)儀器
INTELLI—RAY400智能控制光固化機(jī)系統(tǒng)，深圳市慧碩機(jī)電有限公司；QTX型漆膜柔彈性實(shí)驗(yàn)器，天津永利達(dá)材料實(shí)驗(yàn)機(jī)有限公司；QHQ型漆膜鉛筆硬度計(jì)，江西博力儀器設(shè)備有限公司；電子拉力試驗(yàn)機(jī)，深圳市瑞格爾儀器有限公司；JJ-1000型精密電子天平，美國(guó)雙杰兄弟集體有限公司；索氏提取器，北京玻璃集團(tuán)公司；NDJ-1A型旋轉(zhuǎn)黏度計(jì)，上海安德儀器設(shè)備公司。
1·3光固化涂料的制備
按設(shè)計(jì)好的配比分別準(zhǔn)確稱(chēng)取環(huán)氧樹(shù)脂E-51，環(huán)氧稀釋劑EPG-669，聚己內(nèi)酯二元醇Polyol-0201和三芳基锍鎓六氟銻酸鹽于500mL的燒瓶中，攪拌并加熱至成為透明的淡黃色黏狀液體，這些透明的淡黃色黏狀液體即為光固化涂料。考慮這些光固化涂料對(duì)光的敏感性，需要把這些材料保存于暗處。
1·4光固化涂料固化膜的拉伸力學(xué)性能
用涂布器把光固化涂料涂覆在潔凈無(wú)劃痕的玻璃板上，涂層厚度為0.400mm，放在INTELLI—RAY400智能控制光固化機(jī)箱中，輻射固化6min，得到固化膜。利用裁剪刀，按GB/T13022-1991標(biāo)準(zhǔn)，裁剪成一定規(guī)格的長(zhǎng)方形小樣條。利用電子拉力試驗(yàn)機(jī)對(duì)這些小樣條沿縱軸方向施加拉伸負(fù)荷，直到樣條被拉斷為止，從而測(cè)出各固化膜的拉伸強(qiáng)度。
1·5固化膜柔韌性的測(cè)定
根據(jù)GB/T1731—93標(biāo)準(zhǔn)，將光固化涂料涂在專(zhuān)用鋁片上，置于INTELLI—RAY400智能控制光固化機(jī)箱中，輻射固化6min，然后，將鋁片彎曲至某半徑，涂膜無(wú)斷裂則柔韌性通過(guò)了某半徑(通常用小于某半徑mm表示)。
1·6固化膜鉛筆硬度的測(cè)定
根據(jù)GB/T6739—93標(biāo)準(zhǔn)，將光固化涂料涂在專(zhuān)用鋁片上，置于INTELLI—RAY400智能控制光固化機(jī)箱中，輻射固化6min，然后，將鋁片固定在鉛筆硬度計(jì)上，用鉛筆進(jìn)行檢測(cè)，涂膜沒(méi)有劃痕的最硬數(shù)值即為它的鉛筆硬度。
1·7光固化涂料固化膜凝膠含量的測(cè)定
稱(chēng)取載玻片的質(zhì)量m1，把光固化涂料涂于載玻片上，光固化涂料與載玻片的質(zhì)量為m2，把此涂有光固化涂料的載玻片放入INTELLI—RAY400智能控制光固化機(jī)箱進(jìn)行固化，固化后，把此涂有固化膜的載玻片放入裝有丙酮的索氏提取器中，以丙酮作為溶劑，抽提12h后，取出此載玻片和剩余的固化物，放入烘箱，在50℃下烘10h。最后，把剩余的固化物和載玻片一起稱(chēng)重得m3。從而計(jì)算出凝膠率：  |
