| 光固化涂料以其節(jié)省能源、減少空氣污染、固化速度快，適用于自動(dòng)化流水線涂布等特點(diǎn)，而日益引起涂料行業(yè)的關(guān)注。隨著世界范圍內(nèi)環(huán)境保護(hù)日益重視，和綠色科技事業(yè)的蓬勃發(fā)展，光固化技術(shù)因其能有效地控制空氣污染，特別是可以大大減少揮發(fā)性有機(jī)物，而越來越受到全世界的青睞。不飽和聚酯樹脂(UPR)型的光固化樹脂，是發(fā)展最早、銷量最大的光固化樹脂，主要用于光敏樹脂印刷版、光敏油墨、光敏涂料，及印刷電路版的光致抗蝕膜等。但是感光不飽和聚酯樹脂分子鏈上，存在部分未反應(yīng)[FanYing]的端羧基，端羧基耐堿性差、堿性環(huán)境中無法使用；另外固化時(shí)體積收縮率較高，不易得光滑平整的膜。這些缺陷就需要其它材料解決。據(jù)中國[ZhongGuo]環(huán)氧樹脂[HuanYangShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)專家介紹，用環(huán)氧樹脂[HuanYangShuZhi]與不飽和聚酯的端基反應(yīng)[FanYing]，就是很好的選擇和解決途徑，一方面消去了大部分羧基、一方面使聚酯分子擴(kuò)鏈，形成UP-PER-UP型嵌段共聚物。中國[ZhongGuo]環(huán)氧樹脂[HuanYangShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)的這位專家，就共聚及相關(guān)方面的最新研究，作了較為詳細(xì)的情況介紹。
3、POPPP的表征
所合成的阻燃劑，用FT-IR170SX紅外光譜儀，KBr壓片進(jìn)行紅外分析。Heraeus元素分析儀測定C、O、H的含量，P含量采用Schoniger燃燒瓶法處理，用電感耦合等離子原子發(fā)射光譜(ICP-AES)檢測。用Finnigan-4570型低分辨GC/MS儀進(jìn)行質(zhì)譜分析。據(jù)中國[ZhongGuo]環(huán)氧樹脂[HuanYangShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)市場專家介紹，用Bruker AMX-300核磁共振儀測試樣品的1H-NMR譜。
4、阻燃樣品的制備
環(huán)氧樹脂[HuanYangShuZhi](ER)E44的阻燃樣品的制備：將PDPPP和環(huán)氧樹脂[HuanYangShuZhi]在磁力攪拌下，按比例加入500mL杯中，升高溫度到40℃加熱0.5h，直到阻燃劑完全溶解在環(huán)氧樹脂[HuanYangShuZhi]中。加入聚酰胺651作為固化劑，先在100℃下加熱2h，然后在室溫下放置48h。得到的固體經(jīng)切割得到測試樣條。據(jù)中國[ZhongGuo]環(huán)氧樹脂[HuanYangShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)市場專家介紹，飽和樹脂(USPE)191的阻燃樣品的制備：將阻燃劑和不飽和樹脂在氮?dú)獗Ｗo(hù)下，按相應(yīng)比例加入裝有磁力攪拌裝置的500mL燒壞中。升高溫度到60℃加熱1h。直至阻燃劑完全溶解，然后加過氧化苯甲酰。在110℃下處理4h然后在室溫下放置48h，得到的固體經(jīng)切割得到測試樣條。
5、阻燃性能的測試
阻燃樣品的氧指數(shù)(LOI)和垂直燃燒測試(UL-94)分別用JF-3型氧指數(shù)儀和CZF-2型垂直燃燒儀按標(biāo)準(zhǔn)程序測試。
(三)結(jié)果與討論

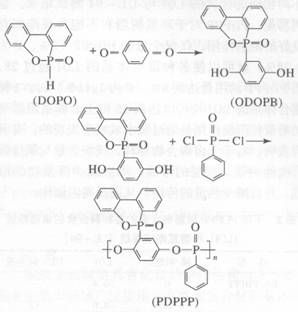

PDPPP的合成反應(yīng)[FanYing]屬于典型的不平衡縮聚反應(yīng)[FanYing]，通常在重金屬氯化物的催化下，在高溫與良好的攪拌條件下進(jìn)行。在縮聚過程中體系變得越來越黏稠，殘余的反應(yīng)[FanYing]基團(tuán)逐漸減少、反應(yīng)[FanYing]速度逐漸變慢，同時(shí)HCl的逸出變得困難直至反應(yīng)[FanYing]終止。反應(yīng)[FanYing]中通常使用惰性氣體來，防止聚合體系發(fā)生氧化副反應(yīng)[FanYing]，同時(shí)將反應(yīng)[FanYing]中生成的HCl帶出。據(jù)中國[ZhongGuo]環(huán)氧樹脂[HuanYangShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)市場專家介紹，當(dāng)反應(yīng)[FanYing]接近完成時(shí)，應(yīng)提高反應(yīng)[FanYing]溫度使體系不致太黏稠，從而可以通過抽真空除去殘余的HCl。
對于縮聚反應(yīng)[FanYing]，影響的因素主要有反應(yīng)[FanYing]時(shí)間、反應(yīng)[FanYing]溫度、體系真空度、催化劑用量和單體配比。本文研究了反應(yīng)[FanYing]時(shí)間，反應(yīng)[FanYing]溫度、催化劑用量和單體配比對聚合物特性黏度的影響。由于該反應(yīng)[FanYing]具有明顯的非平衡反應(yīng)[FanYing]特征，因此本文并沒有考慮真空度的影響。通過正交實(shí)驗(yàn)得出結(jié)論，反應(yīng)[FanYing]時(shí)間對聚合物特性黏度的影響水平最大。據(jù)中國[ZhongGuo]環(huán)氧樹脂[HuanYangShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)市場專家介紹，PDPPP的最佳反應(yīng)[FanYing]條件為：反應(yīng)[FanYing]單體等物質(zhì)的量比，催化劑用量為0.01：1，反應(yīng)[FanYing]時(shí)間為5h。反應(yīng)[FanYing]最高溫度控制在230℃左右。
(資料來源：中國[ZhongGuo]環(huán)氧樹脂[HuanYangShuZhi]專家?guī)?，編輯：?xí)樹)
環(huán)氧樹脂 - mcguy.net -(責(zé)任編輯：admin) |
