甲基四氫苯酐(methpa)為環(huán)狀結(jié)構(gòu)的酸酐固化劑，它與環(huán)氧樹脂固化產(chǎn)物的耐熱性高、力學(xué)強(qiáng)度及電性能優(yōu)良，但不容易發(fā)生分子內(nèi)運(yùn)動(dòng)、為脆性固化劑。桐油的干性最好，油膜具有堅(jiān)固不粘、附著力強(qiáng)、耐水、耐堿、耐日光大氣等性能。最近，中國林業(yè)科學(xué)研究院林產(chǎn)化學(xué)工業(yè)研究所國家林業(yè)局林產(chǎn)化學(xué)工程重點(diǎn)開放性實(shí)驗(yàn)室，制成桐酸甲酯酸酐(mema)，為桐油經(jīng)酯交換反應(yīng)和d-a加成反應(yīng)所得。

3、固化體系的制備

618環(huán)氧樹脂與methpa和mema固化劑按f式計(jì)算質(zhì)量配比，結(jié)果見表1。wi(酸酐i)%=ci*(混合酸酐當(dāng)量/環(huán)氧當(dāng)量)×100式中：wi分別代表100g樹脂的methpa和mema酸酐加入量；ci分別代表methpa和mema酸酐占混合酸酐的質(zhì)量分?jǐn)?shù)；混合酸酐當(dāng)量=上述兩種酸酐按質(zhì)量分?jǐn)?shù)求出的當(dāng)量之和。

表1 618環(huán)氧樹脂與methpa/mema的配比

注：每一組分中所添加的促進(jìn)劑都是組分總量的0.3%

三、結(jié)果與討論

1、固化物的紅外光譜分析

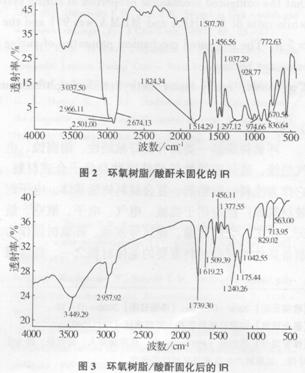

圖2和圖3分別給出了methpa和mema(9：1)與環(huán)氧樹脂618固化體系未固化和按100℃2h、120℃2h、140℃5h固化后的紅外光譜圖。由圖2可以觀察到在1750～1824cm-1附近有酸酐羰基的伸縮振動(dòng)，為很強(qiáng)的雙帶，且高頻比低頻強(qiáng)。分別在974cm-1和1267cm-1附近有環(huán)狀酸酐的特征吸收帶，在928cm-1附近有環(huán)氧樹脂三元醚環(huán)c-o-c的伸縮振動(dòng)吸收帶。從圖3可以觀察到上述特征吸收帶均已消失，在3449cm-1附近出現(xiàn)了環(huán)氧樹脂反應(yīng)生成的羥基吸收帶。說明固化反應(yīng)基本完成。

桐酐與甲基四氫苯酐復(fù)合固化環(huán)氧體系（3）
