一、增韌途徑及增韌劑

   單純的環氧樹脂固化后性能較脆，沖擊韌度和耐熱沖擊性能較差，為了改善環氧樹脂固化物的這一不足之處，在設計環氧樹脂膠液配方時，往往加入一定數量的增韌劑。

   凡加入到環氧樹脂膠液中能使固化物的韌性增加的物質，都可以稱為增韌劑。

   環氧樹脂的增韌可通過以下途徑：

   （1）剛性無機填料、橡膠彈性體和熱塑性塑料聚合物等形成兩相結構進行增韌。

   （2）用熱塑性塑料連續貫穿于環氧樹脂網絡中形成半互穿網絡型聚合物來增韌改性。

   （3）通過改變交聯網絡的化學結構組成（如在交聯網絡中引入“柔性段”）以提高交聯網絡的活動能力。

   按上述增韌途徑增韌劑的種類主要有：

   1.無機填料類

   石英砂、玻璃微珠、碳酸鈣晶須等。

   2.合成橡膠類

   這一類中最常用的是液體橡膠增韌環氧樹脂體系。橡膠通過其活性端基直接參與環氧樹脂的固化反應，并能與環氧樹脂反應生成立體網狀結構的物質。它們常常既是增韌劑又是固化劑。對改進環氧樹脂固化物的脆性、龜裂等效果良好，還能提高其沖擊韌度和延伸率。用于環氧樹脂增韌改性的反應型橡膠及彈性體品種主要有：液體端羧基丁腈橡膠（CTBN）、端羥基丁腈橡膠（HTBN）、聚硫橡膠、液體無規羧基丁腈橡膠、端羧基聚丁二烯（HTPB）、端環氧基丁腈橡膠（ETBN）和聚氨酯橡膠等。其中對于CTBN的研究，在理論和實際應用中都比較成熟。研究證明，環氧樹脂增韌的必要條件是橡膠相結構的形成，增韌效果取決于橡膠相的結構（橡膠組分含量，橡膠相粒子尺寸大小和分布）以及相界面鍵合等因素。

   （1）橡膠相的影響

   1）橡膠彈性體的選擇當橡膠彈性體與環氧樹脂共混體系的混合溶解度參數△δm滿足｜δA-δB｜t=0≤（△δm）t=0時，共混體系是相溶的（δA和δB分別是環氧樹脂體系和橡膠相的溶解度參數）；｜δA-δB｜t=t1≥（△δm）t=t1時，在固化過程中發生相分離，形成物理上的兩相結構。

   2）橡膠的粒子尺寸大小橡膠的粒子尺寸大小對體系的兩相結構影響很大。根據Wu提出的臨界基體厚度層理論，即τc=dc［（π/6φc）-1］，其中φc為粒子臨界體積分?jǐn)?shù)，dc為臨界平均粒子尺寸大小，τc為橡膠粒子間的距離。當滿足τ≥τc時，橡膠粒子在基體內會發生形態變化，使橡膠粒子周圍的應力場發生重疊，引起裂紋和剪切屈服的效率大大增加。但粒子的尺寸太大，橡膠在樹脂中難以溶解；粒子的尺寸大，體系不易分相，形不成兩相結構。

   3）橡膠組分含量橡膠的含量對體系的相分離過程有很大的影響。橡膠含量偏低，固化物中橡膠顆粒少，增韌效果不明顯；橡膠含量偏高，橡膠相增多，雖可使韌性大幅度提高，但造成固化物的強度下降。D.Verchere等研究了DGE-BA/ETBN+3DCM體系中ETBN的含量對增韌效果的影響，見表4-1。

   （2）固化特性的影響橡膠增韌環氧樹脂的固化過程中有兩種主要反應：①橡膠與樹脂的嵌段反應；②環氧樹脂在固化劑作用下的開環反應。固化劑的活性與固化溫度的高低決定哪一種反應占主導。選擇合適的固化劑，控制合理的固化工藝，使體系在發生凝膠之前發生相分離過程，還要盡量使環氧樹脂與橡膠發生反應，讓橡膠相分布均勻、兩相相界面鍵合牢固，提高增韌效果。

   3.熱塑性樹脂類

   這種增韌體系中一般熱塑性樹脂的使用量比較大，熱塑性樹脂連續貫穿于熱固性樹脂網絡中，由于熱塑性樹脂的存在，會使環氧樹脂固化材料的韌性提高，同時還可以降低吸水性，而環氧樹脂網絡的存在，又可保持其耐化學品性，尺寸穩定性等。這類熱塑性樹脂主要有：聚醚砜（PES）、聚砜（PSF）、聚醚酮（PKK）、聚醚醚酮（PEEK）、聚醚酰亞胺（PEl）、聚苯醚（PPO）、聚甲基丙烯酸甲酯（PMMA）、改性聚芳醚砜（PES-C）和聚碳酸酯（PC）等。

   熱塑性樹脂增韌效果也取決于其在環氧基體中形成的相結構，在成型過程中，熱塑性樹脂能否發生相反轉，形成連續相結構，可直接影響到增韌的效果。選擇熱塑性樹脂溶解度參數與環氧樹脂的相匹配、控制熱塑性樹脂的相對分子質量，使熱塑性樹脂與環氧樹脂之間有好的相溶性，形成較好的界面層；選擇合適的固化劑、制定正確的固化工藝，控制其分相過程，都是獲得高韌性環氧樹脂的前提。

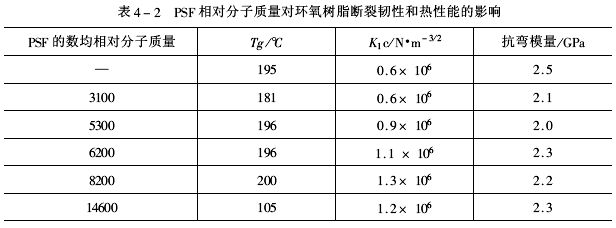

   （1）熱塑性樹脂相對分子質量的影響通常增大熱塑性樹脂相對分子質量可使環氧樹脂的韌性得以提高，JalTles L.Hedrick等考察了不同相對分子質量的PSF對環氧的增韌效果，見表4-2。

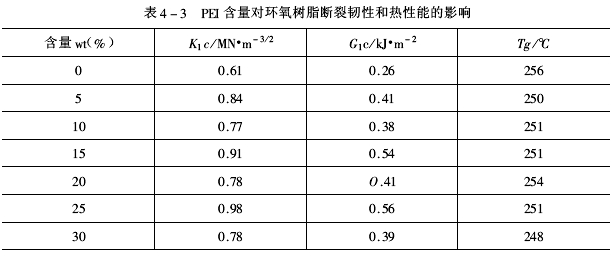

   （2）熱塑性樹脂的含量熱塑性樹脂的含量決定了其在環氧樹脂中的形態結構，當熱塑性樹脂含量少時，熱塑性樹脂以顆粒結構分散在環氧樹脂基體中，但隨著熱塑性樹脂含量的增加，能發生相反轉過程，熱塑性樹脂變?yōu)檫B續相，環氧則成為粒子分散相。Douglasj.Hourston等考察了不同含量的PEI對二氨基二苯甲烷四縮水甘油胺（TGDDM)/DDS體系的增韌效果，見表4-3。

   （3）固化劑的影響固化劑對熱塑性樹脂與環氧樹脂的相容性和最后的形態都有一定的影響，G.Q.Ping等研究了固化劑對PES/DGEBA（雙酚A二縮水甘油醚）體系相容性和相態結構的影響。在反應前，當溫度高于280C時，溶液透明，五分相現象。在成型過程中，隨固化劑的不同，PES形成的相態各不相同：以DDM和DDS為固化劑，體系不發生分相；用PA和MA為固化劑，出現分相現象，但形成的相態不同。對于PES/DGEBA+PA體系，相界面模糊，表明相間作用力強，而PES/DGEBA+PA體系，相間作用力相對較弱。

   總之，熱塑性樹脂增韌環氧樹脂已在技術上取得顯著進展，特別是在開發高韌性環氧樹脂基復合材料方面。從20世紀80年代末以后，世界各大材料公司相繼開發了許多高韌性的熱塑性樹脂增韌環氧的樹脂基體，如ICI公司的977樹脂，Shell公司的Epon HPT 1079樹脂，BASF/Narmco公司的52553樹脂，東麗公司的3900-2樹脂，Hercules公司的8851-7、8552樹脂等等。這些樹脂基體復合材料可應用于飛機的主受力件，對發展高性能飛機做出了重要的貢獻。

   4.柔性鏈固化劑不論用橡膠彈性體還是用熱塑性樹脂改性環氧樹脂，都必需將環氧樹脂與改性劑混合均勻，這無疑給成型加工帶來了一些麻煩與不便。因此用含有柔性鏈段的大分子固化劑增韌環氧樹脂的方法引起了人們的極大興趣。

   這類固化劑主要有：端氨基芳醚酮類，如端氨基聚雙酚A醚二苯酮（BPAPK）、端氨基聚3-—異丁基對苯二酚醚二苯酮（tBPK）和端氨基聚甲基對苯二酚醚二苯酮（MePK）等。該類固化劑固化的環氧樹脂由于醚網絡的存在，提高了大分子的柔順性和扭轉特性，而使固化物呈現出高彈形態，抗開裂性優異；擴鏈脲類，如含聚乙二醇（PEG）柔性間隔基的擴鏈脲和既含環氧丙烷聚醚（PPG）柔性間隔基、又含剛性介晶結構單元的端脲基活性改性劑（LCEUPPG）。由于柔性鏈鍵合到了致密的環氧樹脂交聯網絡中，并在固化過程中產生了微觀相分離，形成了緊密、疏松相間的兩相網絡結構，所以當材料受到外界能量沖擊時，微橡膠相可導致應力分散而使沖擊韌性得以提高。

   二、增韌劑的選擇

   對于澆注料，選用相對分子質量較小的增韌劑；作結構膠粘劑時，選用的相對分子質量較大的增韌劑；即配即用選用中等相對分子質量的增韌劑；要求貯存性好的，選用較大相對分子質量的增韌劑（此時與環氧樹脂反應慢，利于存放），可以依據用途進行選定。

   液體聚硫橡膠的加人數量，可以依據實用性能及在實驗基礎上進行確定，要求彈性好，伸長率大者加量較大；要求硬度高拉伸強度高則加量要小些，但加入量有較大的變化范圍（如以環氧樹脂為 100份質量份可從0～100份均可）。

   聚酯與聚醚一般粘度較小，加入還帶來膠粘劑施工方便，可包容固體較多而進一步降低成本的有利效果。當然它們加入也帶來耐熱性降低、抗壓強度減小等不利因素。
