溶劑型環(huán)氧涂料品種多、應(yīng)用范圍廣。絕大多數(shù)溶劑環(huán)氧涂料用于防腐蝕環(huán)境。這里僅用溶劑型環(huán)氧煤瀝青防腐蝕涂料為示例，介紹涂料的配方組成、生產(chǎn)工藝、產(chǎn)品特性、技術(shù)指標(biāo)和用途。





   1.配方組成

   （1）混合溶劑配制溶劑型環(huán)氧煤瀝青涂料在生產(chǎn)和涂裝過(guò)程中均可采用以下兩種混合溶劑。

   甲苯：二甲苯：正丁醇=50：30：20（質(zhì)量）

   甲苯：二甲苯：環(huán)己酮=50：35：15（質(zhì)量）

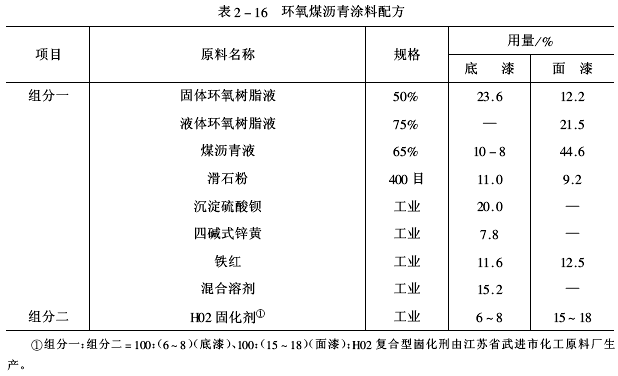

   （2）熱煉煤瀝青將軟化點(diǎn)為75～90℃的煤瀝青逐漸升溫，當(dāng)溫度達(dá)到90℃時(shí)應(yīng)立即慢慢加熱、防止泡沫漲過(guò)。在140～150℃（不得超過(guò)170℃）下熱煉30min（如果尚有較多泡沫，則可適當(dāng)延長(zhǎng)時(shí)間），至泡沫完全消失后停止加熱，降溫至110～120℃時(shí)，加入少量混合溶劑，充分?jǐn)嚢杈鶆蚝?，再分兩次加完全部?jì)量溶劑，調(diào)至煤瀝青的固體含量為65%（即煤瀝青65份、混合溶劑35份），將物料充分混均；在低于600℃下用200目銅網(wǎng)過(guò)濾、除去雜質(zhì)；保證濾液細(xì)度為40μm（若達(dá)不到此指標(biāo)應(yīng)重新過(guò)濾），配方見(jiàn)表2-16。

   （3）配制環(huán)氧樹(shù)脂液取固體環(huán)氧樹(shù)脂50份和混合溶劑50份，在60～70℃下溶成50%的固體環(huán)氧樹(shù)脂液以作備用。

   取液體環(huán)氧樹(shù)脂75份和混合溶劑25份，在室溫下溶成75%的液體環(huán)氧樹(shù)脂液以作備用。





   2.生產(chǎn)工藝

   （1）底漆除混合溶劑外，將配方中所有原料放入調(diào)漆罐內(nèi)充分混勻，在三輥研磨機(jī)上軋制成細(xì)度60μm，然后在攪拌下用混合溶劑兌稀、過(guò)濾、包裝。

   （2）面漆將配方中的液體環(huán)氧樹(shù)脂液、滑石粉和鐵紅充分混勻，在三輥研磨機(jī)上軋制成細(xì)度45μm，然后在攪拌下加入固體環(huán)氧樹(shù)脂液和煤瀝青液，攪拌均勻后，過(guò)濾、包裝；也可采用砂磨機(jī)研磨至所需指標(biāo)。

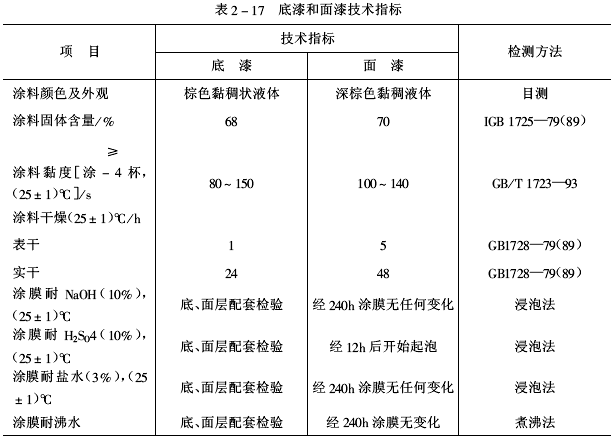

   1.產(chǎn)品技術(shù)指標(biāo)溶劑型環(huán)氧煤瀝青防腐蝕涂料的主要技術(shù)指標(biāo)見(jiàn)表2-17。





   2.產(chǎn)品特性及用途環(huán)氧煤瀝青防腐蝕涂料各組分問(wèn)有良好的相容性、涂膜有優(yōu)異的耐水性、防腐蝕性、耐化學(xué)藥品性、強(qiáng)韌性和附著性。但長(zhǎng)期日照會(huì)失光、龜裂，不宜在日曬環(huán)境下使用。

   環(huán)氧煤瀝青防腐涂料主要用于輸油（氣）管道外壁、水下設(shè)施、船舶、貯罐內(nèi)壁和農(nóng)藥容器內(nèi)壁等的防腐蝕保護(hù)。因煤瀝青有毒，不得用于飲水設(shè)備涂裝。
