一、水溶性環(huán)氧涂料的制備
1.陰極電泳涂料制備
（1）生產(chǎn)工藝

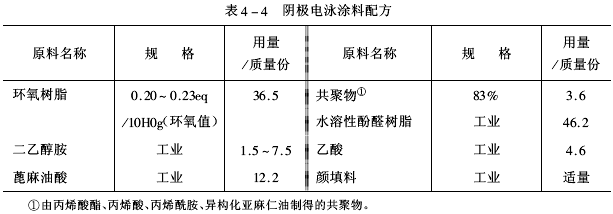

①配方組成陰極電泳涂料配方見(jiàn)表4-4。
 ②生產(chǎn)工藝先將環(huán)氧樹脂、二乙醇胺、蓖麻油酸、共聚物和水溶性酚醛樹脂按工藝程序制成陽(yáng)離子型樹脂液。接著用乙酸中和、加入去離子水，過(guò)濾得到陰極電泳涂料的基料。最后加入適量的顏填料，經(jīng)研磨制成各種所需顏色的陰極電泳涂料（陽(yáng)離子型電沉積涂料）。

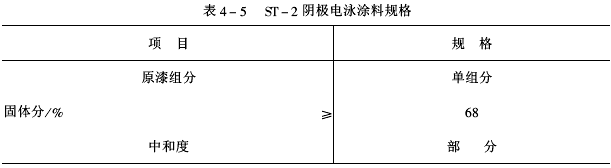

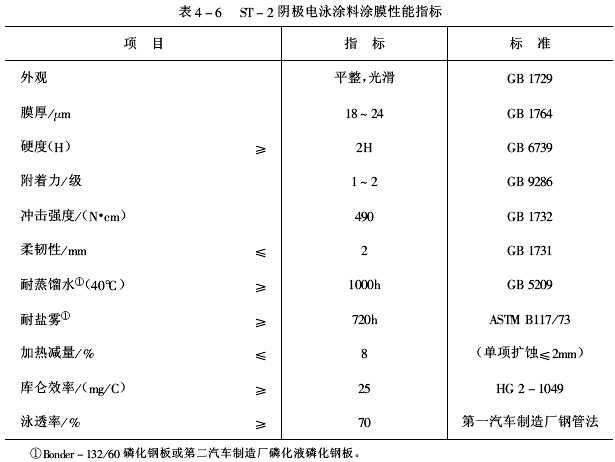

（2）產(chǎn)品技術(shù)指標(biāo)中國(guó)化工建設(shè)總公司常州涂料化工研究院開發(fā)生產(chǎn)的ST-2陰極電泳涂料規(guī)格及性能指標(biāo)見(jiàn)表4-5、表4-6。
  （3）特性及用途陰極電泳涂料（陽(yáng)離子電沉積涂料）的主要特性是涂膜防介質(zhì)滲透能力強(qiáng)、物理機(jī)械性好、耐蝕性優(yōu)異、涂料的泳透力和庫(kù)侖效率高等。
陰極電泳涂料廣泛用于汽車、自行車、五金、家用電器、儀表、工藝品等表面的防護(hù)與裝飾。尤其在汽車工業(yè)中，90%以上汽車車身涂裝線都已采用陰極電泳涂料，簡(jiǎn)稱CED涂料。

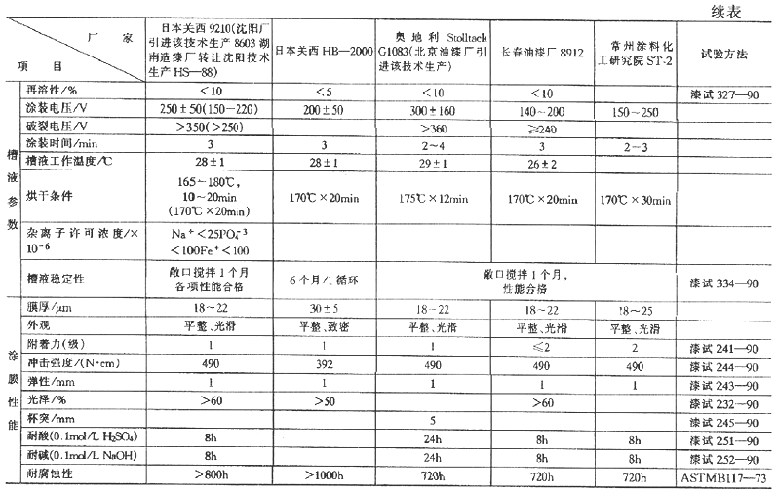

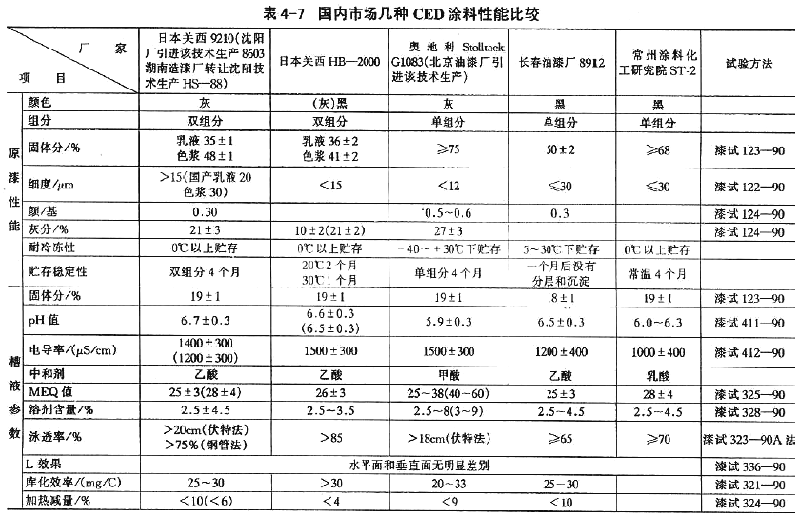

  目前，國(guó)內(nèi)汽車廠家采用的CED涂料有兩種：一是引進(jìn)技術(shù)生產(chǎn)的CED涂料；二是國(guó)內(nèi)開發(fā)生產(chǎn)的CED涂料。國(guó)內(nèi)市場(chǎng)上幾種典型的CED涂料性能列于表4-7。
2.陽(yáng)極電泳涂料制備
（1）生產(chǎn)工藝

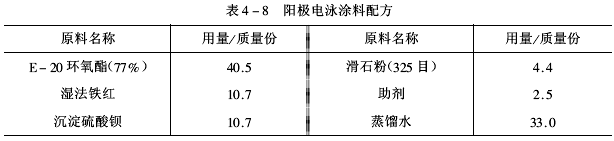

①配方組成陽(yáng)極電泳涂料配方見(jiàn)表4-8。
 ②生產(chǎn)工藝將配方量的水溶性E-20環(huán)氧酯、鐵紅、沉淀硫酸鋇、滑石粉和助劑加入配漆罐中，攪拌均勻。然后在三輥機(jī)或砂磨機(jī)中研磨至細(xì)度50μm以下（測(cè)定細(xì)度時(shí)如有氣泡干擾，可滴加少量硅油、磷酸三丁酯或二甲苯消泡），出料、裝桶。

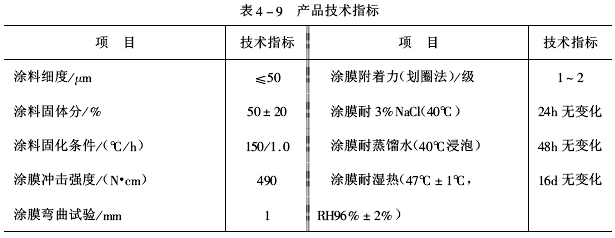

（2）產(chǎn)品技術(shù)指標(biāo)上述配方生產(chǎn)的水溶性E-20環(huán)氧酯陽(yáng)極電泳鐵紅底漆技術(shù)指標(biāo)見(jiàn)表4-9。
 （3）特性及用途陽(yáng)極電泳涂料（陰離子型電沉積涂料）的制造工藝簡(jiǎn)便，電沉積干擾因素較少，經(jīng)改進(jìn)后，涂膜具有良好的物理機(jī)械性及耐鹽霧性。陽(yáng)極電泳涂料可用于五金、儀表、家用電器及工藝品等領(lǐng)域，是一種有應(yīng)用價(jià)值的環(huán)保型涂料品種。

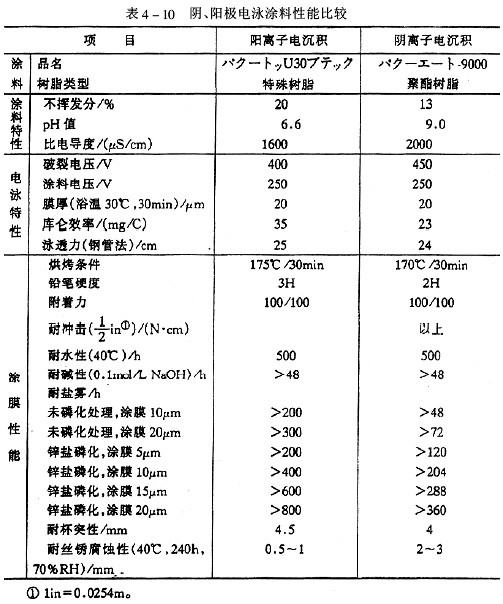

3.兩類電泳涂料性能對(duì)比陰極電泳涂料和陽(yáng)極電泳涂料在涂料組成、電泳特性和涂膜性能等諸方面均不相同。兩類電泳涂料性能比較如表4-10所示。
 二、水乳化型環(huán)氧涂料的制備
通常，在環(huán)氧樹脂中加入表面活性劑，借助超聲波振蕩或高速攪拌方法，將環(huán)氧樹脂以微粒或亞微粒形式分散于水中，得到穩(wěn)定的環(huán)氧樹脂乳液，該乳液作為水乳化型環(huán)氧涂料的基料。采用加入非離子表面活性劑、陰離子表面活性劑、具有乳化功能的固化劑和具有自乳化功能的環(huán)氧樹脂等手段，都可達(dá)到乳化目的。
現(xiàn)以環(huán)氧改性乙丙乳膠漆為例，介紹水乳化型環(huán)氧涂料制備方法。
1.生產(chǎn)工藝
（1）環(huán)氧改性乙丙乳液制備

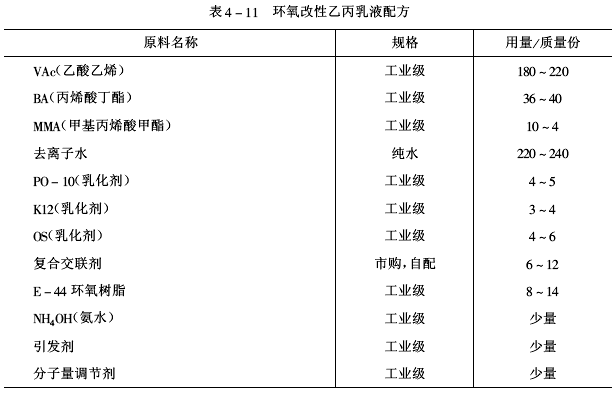

①配方組成環(huán)氧改性乙丙乳液配方見(jiàn)表4-11。
 ②生產(chǎn)工藝
將表4-11中的所有單體及部分去離子水、乳化劑、助劑等加入到反應(yīng)釜內(nèi)，混合乳化2h，備用。將配制好的復(fù)合交聯(lián)劑及引發(fā)劑分別加到小型高位槽中，備用。將用特殊方法乳化好的環(huán)氧樹脂乳液加到上述乳化好的混合單體中，再將混合后的乳液用泵抽到高位槽中。
將剩余的去離子水、乳化劑、緩沖劑等加到反應(yīng)釜內(nèi)，攪拌升溫至60℃，加入部分乳化好的混合單體和部分引發(fā)劑，慢慢升溫至（80±1）℃，回流變小后，即可滴加乳化好的單體和交聯(lián)劑、引發(fā)劑，一般4h左右滴加完。待全部滴加結(jié)束后，將剩余引發(fā)劑一次加入，熟化0.5h，降溫至40℃以下，出料。

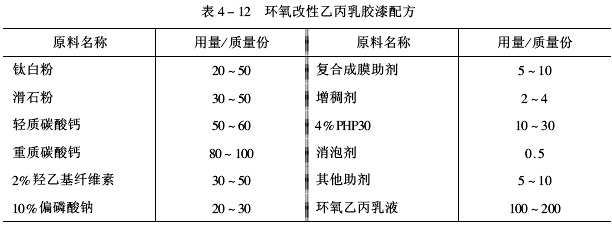

（2）環(huán)氧改性乙丙乳膠漆制備①配方組成環(huán)氧改性乙丙乳膠漆配方見(jiàn)表4-12。
 ②生產(chǎn)工藝除環(huán)氧改性乙丙乳液外，將粉料、水及其他原料逐步加入到高速分散機(jī)內(nèi)分散，再通過(guò)砂磨機(jī)、膠體磨等磨細(xì)，達(dá)到要求細(xì)度后，再將環(huán)氧改性乙丙乳液加入，并混合均勻后過(guò)濾，出料，即為產(chǎn)品。
2.產(chǎn)品技術(shù)指標(biāo)
（1）環(huán)氧改性乙丙乳液技術(shù)指標(biāo)見(jiàn)表4-13。

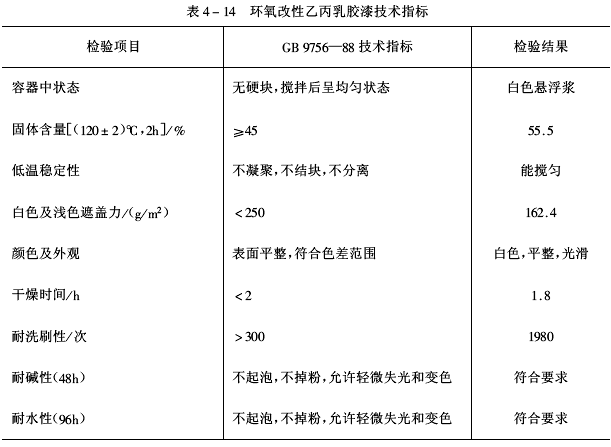

 （2）環(huán)氧改性乙丙乳膠漆技術(shù)指標(biāo)見(jiàn)表4-14。
 3.產(chǎn)品特性及用途環(huán)氧改性乙丙乳液采用特殊的乳化工藝，使環(huán)氧樹脂與其他單體相溶，達(dá)到共聚效果。乳膠漆形成的涂膜有優(yōu)良的耐擦洗性、耐老化性和附著性。環(huán)氧改性乙丙乳液可用于高、中檔乳膠漆、防火涂料及防水涂料等。環(huán)氧改性乙丙乳膠漆可用于建筑物的內(nèi)外墻、防火、防水等場(chǎng)所。 環(huán)氧樹脂 - mcguy.net -(責(zé)任編輯：admin) |
- 綠色
- 藍(lán)色
- 紅色
- 桃紅色
- 黑色
- 褐色
