為增大環(huán)氧膠黏劑的流變性、柔韌性而加入的高沸點難揮發(fā)性液體或低熔點的固體物質(zhì)稱為增塑劑，一般不參與固化反應(yīng)，僅是改善某些物理力學(xué)性能和工藝性能。增塑劑的主要作用是削弱環(huán)氧膠黏劑中聚合物的分子間力，增加聚合物分子鏈的活動性，減低聚合物分子鏈的結(jié)晶性。其結(jié)果是環(huán)氧膠黏劑形成的膠層模量、硬度、脆性降低，而伸長率、撓屈性、柔韌性提高，改善了環(huán)氧膠黏劑的物理力學(xué)性能和工藝性能，但卻降低了耐熱性和耐久性。必須控制用量不超過20份（以環(huán)氧樹脂100質(zhì)量份計）。

   對增塑劑的要求是相容性良好，形成均一穩(wěn)定的體系，在儲存過程中不分層、不離析、不絮凝，在粘接膠層中不遷移、不滲出、不揮發(fā)；增塑效率高，加入少量便有較好的增塑效果；耐溫性好，在較高或較低溫度下性能穩(wěn)定；耐久性優(yōu)，不受熱和光的影響，使固化物的性能長期變化甚微；安全環(huán)保，不易燃燒，最好能阻燃。單一增塑劑很難滿足多方面性能要求，兩種或兩種以上增塑劑混合使用，則可優(yōu)勢互補，獲得良好的綜合性能，有時還會降本增效。

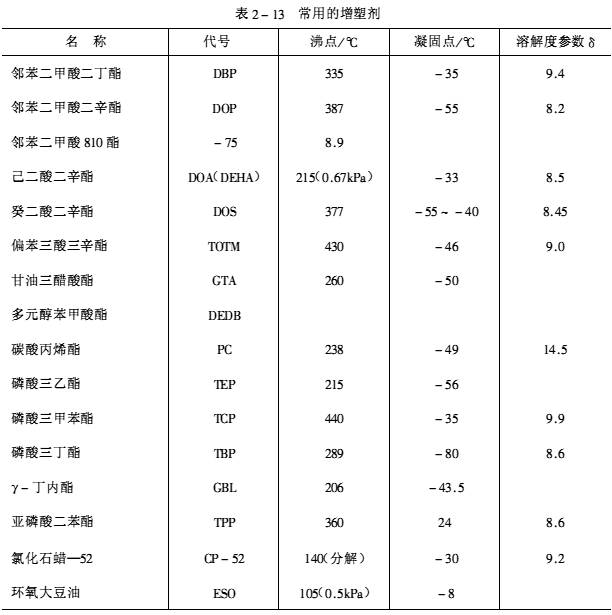

   增塑劑種類很多，按其相容性大小和作用強弱，分為主增塑劑和副增塑劑；按化學(xué)結(jié)構(gòu)分苯二甲酸酯類、脂肪族二元酸酯類、磷酸酯類、亞磷酸酯類、多元醇酯類、苯多羧酸酯類、檸檬酸酯類、聚酯類、環(huán)氧酯類、含氯類等。環(huán)氧膠黏劑常用的增塑劑為鄰苯二甲酸酯類、磷酸酯類、亞磷酸酯類、氯化石蠟、偏苯三酸三辛酪、甘油三醋酸酯、己二酸二辛酯、癸二酸二辛酯等。常用的增塑劑見表2-13。
