1.環氧模塑料的制備工藝過程

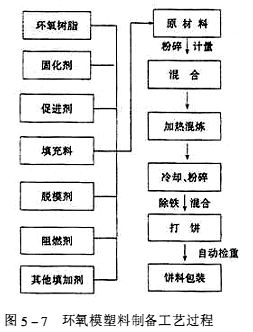

    環氧模塑料的制備過程有物料計量、熱混合、冷卻、粉碎、預成型等工序，先將各種組分按一定重量比例取稱并放在一起混合均勻、再將物料經煉膠機或雙螺桿擠出機熱熔融混合均勻，冷卻后成固體片狀料經過粉碎成粉狀料，粉料預壓成型變成有一定重量和尺寸的圓柱體為餅料，最后一道工序是包裝存儲。工藝流程見圖5-7。





    （1）生產線工藝特點

    1）模塑料連續化生產線從物料混合工序直至預成型工序全過程中物料轉移一直在封閉系統中進行、可有效地防止空氣中粉塵及水分侵入。確保產品質量。

    2）物料轉移工藝過程是連續化的，用計算機控制并顯示物料移動變化的過程，這樣可以提高產品的一致性和穩定性。

    3）定時測定中間產品的性能如凝膠時間、螺旋流動長度等指標，以便及時準確掌握中間產品質量，控制工藝條件。

    4）生產車間設有除濕除塵控溫空氣凈化設備，可控制相對濕度在50%以下，室溫在25℃以下。

    （2）粉料預成型環氧模塑粉經過預成型機將粉料壓制成餅，再經過復合檢測設備，把重最不合格及鐵質雜質含量超標產品剔除，然后把產品包裝、儲存在0～5℃的冷庫里，相對濕度＜50%。餅料直徑在38.5～62mm之間，重量在40～200g之間，直徑誤差范圍±0.5mm；重量誤差小于3%，上述料餅規格適合于單注頭塑封模具使用。近年來發展起來的全自動塑封設備，模具注頭是多個、使用料餅直徑φ9～18mm、重量在2～15g之間不等，料餅直徑誤差±0.3mm，重量誤差小于±3%，預成型料餅要致密，料餅疏松時內部易包含空氣及水分，塑封產品易產生氣孔、缺欠等不良品。

    （3）產品儲存包裝好的產品應放在低溫和干燥環境中儲存，溫度0～5℃，相對濕度＜50%。產品包裝時應注意把袋口捆緊，兩層塑料袋之間應放干燥劑（如硅膠等），防止?jié)駳馇秩雰?nèi)部，存儲過程中隨著儲存時間增加，模塑料流動長度變短，儲存溫度愈高儲存期愈短。鄰甲酚醛環氧體系模塑料在0～5℃儲存期為1年，而低黏度環氧體系模塑料在0～5℃儲存期為3個月左右。

    2.環氧模塑料的技術性能指標

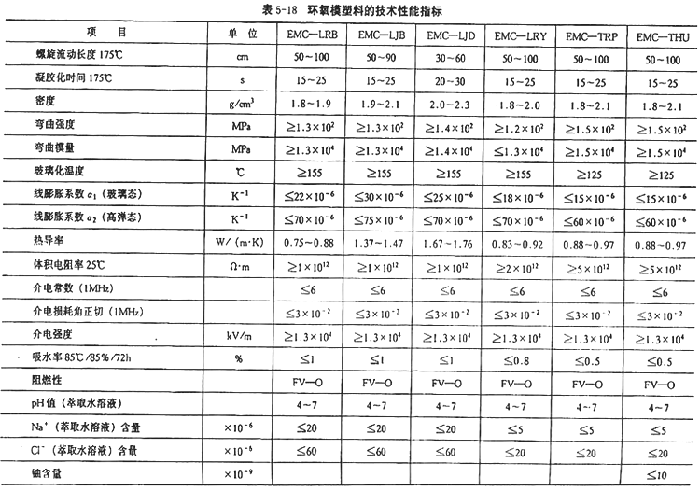

    按電子行業標準SJ/P11197—1999規定列于表5-18。





    3.環氧模塑料性能測試方法

    （1）螺旋流動長度

    1）裝置   傳遞模塑壓力機，至少具有150mm×150mm的平面臺，原則上使用150kN以上傳遞模塑壓力機。模具使用EMM—I—66的螺旋流動金屬模具。這種模具不進行特殊的表面處理，試驗中不使用脫模劑，若使用脫模劑時，要進行數次試驗性模塑。更換其他品種，也要進行數次試驗性模塑。

    2）成型條件樣品為粉末或顆粒，20±5g，粉末用量以樣品成型后剩余料高度為0.30～0.35cm為準；模具溫度為175±2℃，傳遞柱塞也保持成型溫度，為使溫度穩定，成型間隔至少為1min；傳遞壓力為7.0±0.2MPa，傳遞速度為6.0±1cm/s，注塑頭直徑為4.2±0.2cm；模塑之前模塑料樣品不必預熱；固化時間為2min，為了容易脫模，時間可適當延長。

    3）方法使金屬模具和注塑頭升溫至所定溫度，將樣品倒入料斗中，立即進行傳遞模塑成型。固化2min，然后打開模具，讀出螺旋流動長度，精確到0.5cm。同一樣品至少成型兩次，記錄其平均值。

    （2）凝膠時間

    1）裝置天平，感量為0.01g；電熱板；秒表，精確至1s；針狀攪拌棒或平鏟。

    2）樣品：粉末狀。

    3）方法：將電熱板加熱到175±1℃，取0.3～0.5g樣品放在電熱板上，樣品攤平面積約為5c㎡，熔融開始計時，用針狀攪拌棒尖端或平鏟攪拌，粉料逐漸由流體變成凝膠態（樣品不能拉成絲）為終點，讀出所需時間。同樣操作重復兩次，取其平均值。

    （3）密度按GB/T1033—1986的規定進行。

    （4）彎曲強度、彎曲模量按GB/T449—1983的規定進行。

    （5）線膨脹系數及玻璃化溫度

    裝置：TMA（熱機分析儀）

    樣品：標準樣品（鋁、石英）；測試樣品應無彎曲、裂紋、氣孔等缺陷，兩端平整且平行。

    方法：確定測試范圍、設置加熱器加熱速率和最高溫度。線膨脹系數α由樣品尺寸變化與溫度的關系曲線中直線部分的斜率確定；玻璃化溫度Tg可用拐點兩側切線的交點對應的溫度得出。

    （6）熱導率按GB/T3139—1982的規定進行。

    （7）體積電阻率按GB/T1410—1989的規定進行。

    （8）介電常數、介電損耗角正切按GB/T1409—1988的規定進行。

    （9）介電強度按GB/T408.1—1999的規定進行。

    （10）吸水率

    1）裝置：分析天平；恒濕恒溫箱（T±2℃、濕度±3%）；烘箱（T±2℃）。

    2）方法：樣品加工成型為φ50mm×3mm的圓片或120mm×15mm×10mm的長條。每組樣品三個；樣品在105±2℃干燥1h，取出稱重，記下G₁；樣儡在恒濕恒溫箱中在85℃、相對濕度85%的條件下保持72h；樣品取出擦干稱重，記下G₂。

    吸水率的計算按下式：

W=（G₁-G₂）/G₁×100%

    （11）阻燃性   按GB/T2405—1999的規定進行。

    （12）pH值（萃取水溶液）

    1）裝置：萃取容器（內襯聚四氟乙烯的鋼瓶，容積150ml）；熱板；天平（感量0.1h）；100ml量筒（讀取精度1ml）；去離子水（電導為2.0μs/cm以下）；烘箱（T±2℃）。

    2）方法：樣品在熱板上固化并研磨粉碎；粉碎樣品于室溫下冷卻后，用60目篩子過篩。取10g過篩樣品轉移到萃取容器中，加入100ml去離子水，放入烘箱中，萃取條件121℃·20h；萃取好的樣品從烘箱中取出，常溫冷卻；將萃取液過濾，得清液；冷卻后可測定萃取清液的pH值。

    （13）鈉離子含量的測定（萃取水溶液）

    1）所用儀器及藥品：氯化鈉標準溶液（0.2×10^-6，0.4×10^-6，0.6×10^-6，0.8×10^-6，1.0×10^-6）；火焰原子吸收光譜測定儀；萃取裝置、萃取力法參照pH值測定。

    2）測試方法：用標準溶液在原子吸收光譜測定儀作出標準曲線，用對比法測出樣品的鈉離子含量。

    （14）氯離子含量的測定（萃取水溶液）

    1）器材與試劑：自動電位滴定儀、硝酸銀溶液（N=0.002mol/L）；萃取裝置、萃取方法參照pH值測定。

    2）測試方法：取萃取清液用硝酸銀溶液（N=0.002mol/L）滴定，計算出氯離子含量。

    注：在滴定樣品前，需做空白。

    （15）鈾含量分析（激光熒光法）   按EJ/T823的規定進行。
