0引言

我國汽車工業(yè)經(jīng)20多年的發(fā)展，中巴、大巴車的蒙皮大多采用模具沖壓，車身平整度大大提高，原子[YuanZi]灰的用量大大下降，僅在局部使用原子[YuanZi]灰填補找平，大部分車身是在底漆[DiQi]上噴涂中涂層，但不涂原子[YuanZi]灰的地方，中涂層與電泳底漆[DiQi]間的附著[FuZhou]力差，有膩子的部位附著[FuZhou]力很好，滿車刮膩子時附著[FuZhou]力也很好。針對出現(xiàn)的新問題，我們進(jìn)行了如下探討工作，對出現(xiàn)的問題提出了解決方法。

1原子[YuanZi]灰對涂層附著[FuZhou]力的影響

采用不同牌號的11種原子[YuanZi]灰(包括日本、德國產(chǎn)原子[YuanZi]灰)進(jìn)行實驗，將烘烤好的電泳底漆[DiQi]板(150mm×70mm×1mm)表面[BiaoMian]用潔凈的干紗布擦凈(不打磨[DaMo]漆面)，一半涂原子[YuanZi]灰，自涂原子[YuanZi]灰開始20min后，放入恒溫140℃的烘箱中30min取出。室溫下放置60min，然后用320#水砂紙打磨[DaMo]原子[YuanZi]灰表面[BiaoMian](不打磨[DaMo]未涂原子[YuanZi]灰的電泳底漆[DiQi]表面[BiaoMian])，并使形成的原子[YuanZi]灰粉塵[FenChen]漿隨水流到未涂原子[YuanZi]灰的電泳底漆[DiQi]表面[BiaoMian]。將樣板[YangBan]于室溫下晾干，再用潔凈的干紗布擦拭干凈樣板[YangBan]表面[BiaoMian]的粉塵[FenChen]。樣板[YangBan]表面[BiaoMian]噴涂中涂漆后放入恒溫140℃的烘箱中烘30min，取出樣板[YangBan]于室溫放置60min，同時將不涂原子[YuanZi]灰的底漆[DiQi]板涂中涂漆，放入恒溫140℃的烘箱中烘烤30min，取出樣板[YangBan]于室溫放置60min，用劃格器檢測附著[FuZhou]力。

實驗證明不涂原子[YuanZi]灰的一半中涂層附著[FuZhou]力均較差，涂原子[YuanZi]灰的一半附著[FuZhou]力均在0～1級之間[ZhiJian]。

由于水性電泳底漆[DiQi]中加入了流平劑、防沉劑、分散劑等高沸點助劑，高溫烘烤時，這些助劑會浮在漆面上，這些助劑與原子[YuanZi]灰粉塵[FenChen]可能會形成弱邊界層，影響不涂原子[YuanZi]灰處底漆[DiQi]與中涂漆之間[ZhiJian]的附著[FuZhou]力。

2不同工藝對附著[FuZhou]力的影響

采用不同的干燥工藝和除塵方法，考察底漆[DiQi]與中涂層間的附著[FuZhou]力，結(jié)果見表1。

原子[YuanZi]灰無論自干或烘干、干磨或水磨，只要將電泳底漆[DiQi]進(jìn)行打磨[DaMo]或者用稀釋劑擦拭干凈電泳漆表面[BiaoMian]，徹底除去原子[YuanZi]灰打磨[DaMo]后的粉塵[FenChen]，就不會影響中涂與底漆[DiQi]之間[ZhiJian]的附著[FuZhou]力，中涂漆與底漆[DiQi]之間[ZhiJian]的附著[FuZhou]力可以達(dá)到0～1級。

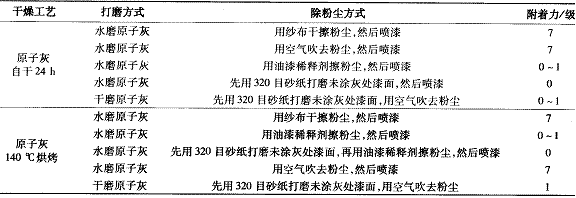

表1不同工藝對附著[FuZhou]力的影響

3調(diào)整原子[YuanZi]灰生產(chǎn)配方工藝，免除底漆[DiQi]打磨[DaMo]和溶劑擦工藝

為了簡化涂裝工藝，減少施工污染，通過對原子[YuanZi]灰生產(chǎn)技術(shù)的改進(jìn)，采用不打磨[DaMo]底漆[DiQi]和不用溶劑擦的工藝，為此，對原子[YuanZi]灰的樹脂生產(chǎn)配方、工藝進(jìn)行調(diào)整，并對填料進(jìn)行大量的篩選、調(diào)配。采用電泳底漆[DiQi]板的上半部分涂上原子[YuanZi]灰，自涂灰開始計時，室溫放置20min后，將樣板[YangBan]放入恒溫140℃的烘箱中30min取出，室溫下放置60min，然后用320#水砂紙打磨[DaMo]原子[YuanZi]灰表面[BiaoMian]，使形成的原子[YuanZi]灰粉塵[FenChen]漿隨水流到未涂原子[YuanZi]灰的電泳底漆[DiQi]表面[BiaoMian]。室溫下晾干，再擦凈表面[BiaoMian]的粉塵[FenChen]。樣板[YangBan]表面[BiaoMian]噴中涂，放入140℃烘箱中恒溫30min。樣板[YangBan]室溫下放置60min后，用劃格器檢測附著[FuZhou]力。

實驗發(fā)現(xiàn)：通過對原子[YuanZi]灰配方的調(diào)整可以改進(jìn)中涂與底漆[DiQi]之間[ZhiJian]的附著[FuZhou]力，使粉塵[FenChen]基本不影響附著[FuZhou]力;如果原子[YuanZi]灰打磨[DaMo]后的粉塵[FenChen]不影響中涂與底漆[DiQi]之間[ZhiJian]的附著[FuZhou]力，即中涂漆與底漆[DiQi]之間[ZhiJian]的附著[FuZhou]力達(dá)到0～1級，則原子[YuanZi]灰中必須去掉其中的一到兩種常用原料。

原子[YuanZi]灰自干后進(jìn)行水磨、噴漆與原子[YuanZi]灰高溫烘烤后進(jìn)行水磨、噴漆的情況相同，即原子[YuanZi]灰自然固化和烘烤固化其粉塵[FenChen]對電泳底漆[DiQi]與中涂漆的附著[FuZhou]力具有相同的影響。

如果將電泳底漆[DiQi]進(jìn)行打磨[DaMo]或者用稀釋劑擦拭電泳漆表面[BiaoMian]，即使使用市售的原子[YuanZi]灰，原子[YuanZi]灰打磨[DaMo]后的粉塵[FenChen]也不會影響中涂與底漆[DiQi]之間[ZhiJian]的附著[FuZhou]力，即中涂漆與底漆[DiQi]之間[ZhiJian]的附著[FuZhou]力仍然可以達(dá)到0～1級。
